收获(SEOHO)变频在卸板机桥吊中的应用介绍

宁波三星重工业 30吨 BTC(卸板机) 调试数据及简要图示说明

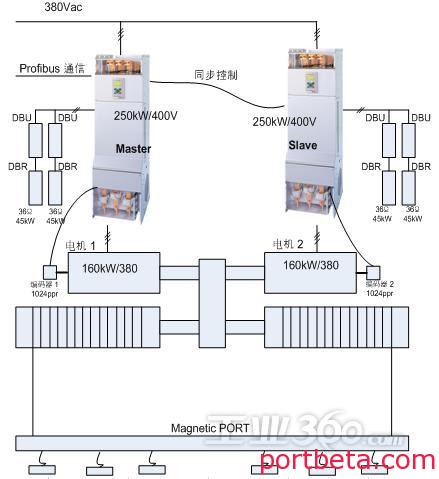

提升机构系统框图
????04545806048927

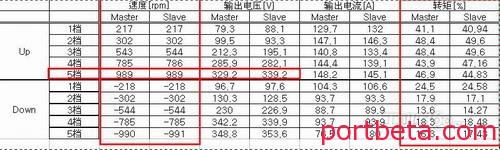

提升机构无负载测试变频器数据(含电磁吸盘/Magnetic Port)-09/02/06
1.30.30VERSION
04545816048927

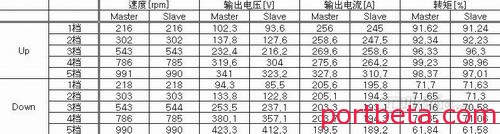

提升机构负载测试数据(负载 : 30.3吨)-09/02/25
1.29.30VERSION
04545826048927
速度为编码器反馈转速

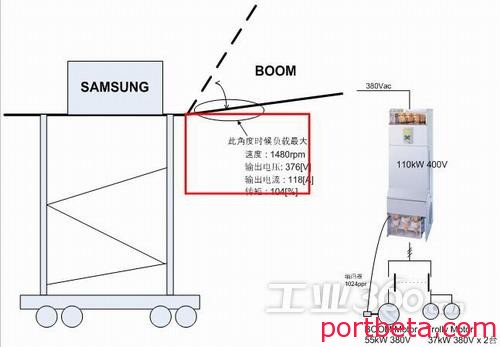

BOOM/悬臂 & Trolley/小车 系统框图
BOOM 速度分为低速和高速(超频)
2档速度构成
04545836048927

Travelling/行走机构 系统框图
04545846048927

简要系统说明:
1、提升机构: 采用两变频带两电机,拖一减速箱结构.变频器间采用收获变频独到的同步控制技术(见同步控制教程).
这种构成可以保证在一台变频或一台电机发生故障时,从同步控制切换到单机控制,可降半载正常工作,不影响生产.
2、俯仰&小车机构:采用一台变频控制两台电机,两个抱闸,采用收获变频参数中:电机1/2选择控制功能,实现两独立系统切换.
3、大车机构: 采用一台变频拖多台电机控制,使用无感矢量控制技术,使起停行走更平滑.(由于中间电机改型,所以变频器选大,平功率配置即可)
4、参数:如需具体现场变频器参数表,请与青岛收获电气有限公司联系.
白东海/0532-88705063转88/13869822107

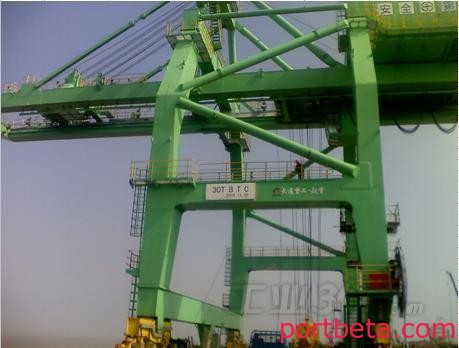

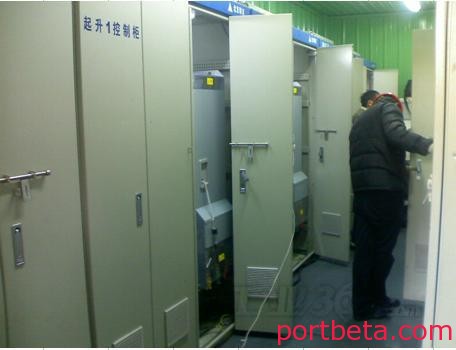

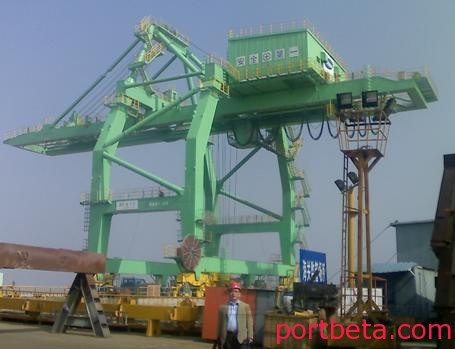

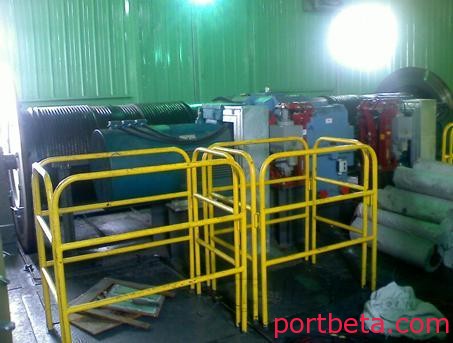

整机照片(机械由大连重工/DCW制造):
????04545856048927

04545866048927

04545876048927

04545886048927
