变频器自学系列-加减速过程,启动频率,暂停加速

港口管理 小编 1490次浏览 0个评论 扫描二维码

加、减速的功能设置



1,加、减速时间定义

(a)加速时间的定义

定义1变频器的输出频率从0Hz上升到基本频率所需要的时间;

定义变频器的输出频率从0Hz上升到最高频率所需要的时间。

在大多数情况下,最高频率和基本频率是一致的。

(b)减速时间的定义

定义1变频器的输出频率从基本频率下降到0Hz所需要的时间;

定义2变频器的输出频率从最高频率下降到0Hz所需要的时间。





2,加、减速方式



(a)加速方式

加速过程中,变频器的输出频率随时间上升的关系曲线,称为加速方式。变频器设置的加速方式有:



A,线性方式

变频器的输出频率随时间成正比地上升

大多数负载都可以选用线性方式。

B,S形方式

在加速的起始和终了阶段频率的上升较缓,加速过程呈S形。例如,电梯在开始起动以及转入等速运行时从考虑乘客的舒适度出发,应减缓速度的变化,以采用S形加速方式为宜。

C,半S形方式

在加速的初始阶段或终了阶段,按线性方式加速;而在终了阶段或初始阶段,按S形方式加速

如风机一类具有较大惯性的二次方律负载中,由于低速时负荷较轻,故可按线性方式加速,以缩短加速过程;

高速时负荷较重,加速过程应减缓,以减小加速电流;图(d)所示方式主要用于惯性较大的负载。

(b)减速方式同样











起动频率

(1)起动频率

(a)功能含义

电动机开始起动时,并不从0Hz开始加速,而是直接从某一频率下开始加速。在开始加速瞬间,变频器的输出频率便是起动频率。

设置起动频率是部分生产机械的实际需要,例如:

有些负载在静止状态下的静摩擦力较大,难以从0Hz开始起动,设置了起动频率后,可以在起动瞬间有一点冲力,使拖动系统较易起动起来;

在若干台水泵同时供水的系统里,由于管路内已经存在一定的水压,后起动的水泵在频率很低的情况下将难以旋转起来,故也需要电动机在一定频率下直接起动;

锥形电动机如果从0Hz开始逐渐升速,将导致定、转子之间的磨擦。所以,设置了起动频率,

可以在起动时很快建立起足够的磁通,使转子与定子间保持一定的空气隙等等。





(b)设置起动频率的方式

主要有两种方式:

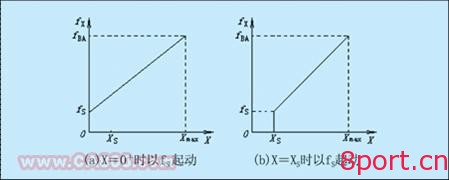

1稍有给定信号(X=0+),变频器的输出频率即为起动频率fS,如图(a)所示;

2设置一个死区XS%,在给定信号X

当给定信号X=XS%时,变频器直接输出与XS%对应的频率,如图(b)所示。

变频器自学系列-加减速过程,启动频率,暂停加速











三 暂停加速功能

(a)功能含义

电动机起动后,先在较低频率fDR下运行一个短时间,然后再继续加速的功能。

在下列情况下,应考虑预置暂停加速功能:

对于惯性较大的负载,起动后先在较低频率下持续一个短时间tDR,然后再加速;

齿轮箱的齿轮之间总是存在间隙的,起动时容易发生齿间的撞击,如在较低频率下持续一个短时间tDR,可以减缓齿间的撞击;

起重机械在起吊重物前,吊钩的钢丝绳通常是处于松弛状态的,预置了暂停加速功能后,可首先使钢丝绳拉紧后再上升;

有些机械在环境温度较低的情况下,润滑油容易凝固,故要求先在低速下运行一个短时间,使润滑油稀释后再加速;

对于附有机械制动装置的电磁制动电动机,在磁抱闸松开过程中,为了减小闸皮和闸辊之间的磨擦,要求先在低频下运行,待磁抱闸完全松开后再升速,等等。


转载本站文章请注明:文章来源于http://ippdd.com变频器自学系列-加减速过程,启动频率,暂停加速
