【修机】绝对实用的干货,柴油机燃油水寒宝的维护保养及常见故障排查方法!

1. 燃油水寒宝的功用

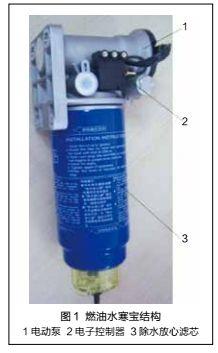

工程机械柴油机用燃油水寒宝安装于低压燃油供给油路,主要由电动泵、电子控制器、除水放心滤芯等 3 部分组成,如图 1 所示。

【修机】绝对实用的干货,柴油机燃油水寒宝的维护保养及常见故障排查方法!

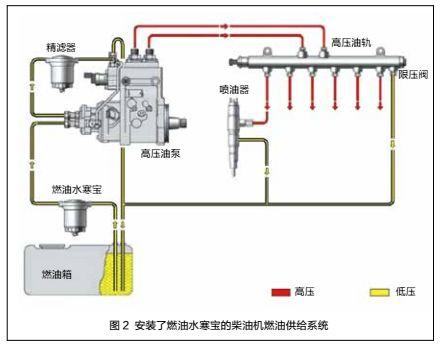

燃油水寒宝集泵油排气、预热解蜡、燃油滤清功能为一体,可在临界温度作业时有效解决燃油结蜡问题,确保低压油路畅通,同时将燃油中的水分及杂质过滤出去。目前,燃油水寒宝在满足国Ⅲ排放的工程机械中得到了广泛应用,其良好的防护作用可对柴油机乃至整机的正常运行发挥积极作用。安装了燃油水寒宝的柴油机燃油供给系统如图 2 所示。

【修机】绝对实用的干货,柴油机燃油水寒宝的维护保养及常见故障排查方法!

2. 燃油水寒宝的维护保养

(1)维护保养原则

使用燃油水寒宝应坚持以下 5 项维护保养原则:一是在正规加油站加注柴油,尽可能不到非正规加油站加注柴油;二是使用正规厂家生产的专用燃油滤清器,并与燃油水寒宝配对使用;三是经常观察燃油水寒宝下部水杯的储水量,及时松动放水螺栓放水;放水后将放水螺栓拧紧,确保密封良好。放水螺栓右旋到底为锁紧状态,左旋松动直至旋到底为放水状态,如图 3 所示;四是定期查看各油路连接部位,防止螺栓松动发生漏油;五是保养周期及更换滤芯执行主机厂制定的维修保养标准,例如:某工程机械维修保养手册中明确写明 250h 更换燃油水寒宝滤芯。

【修机】绝对实用的干货,柴油机燃油水寒宝的维护保养及常见故障排查方法!

(2)维护保养方法

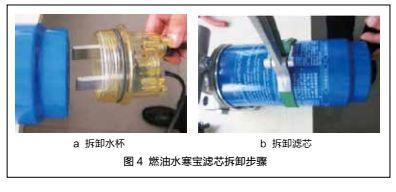

更换滤芯 拆除滤芯之前,应先使用专用工具拆下水杯,如图 4a 所示。然后使用专用工具左旋拆除滤芯,如图 4b所示。

【修机】绝对实用的干货,柴油机燃油水寒宝的维护保养及常见故障排查方法!

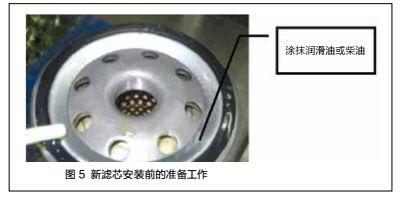

安装新滤芯之前,应在密封圈上涂抹干净的润滑油或柴油,同时要将滤芯内注满清洁的燃油,如图 5 所示。安装时,先安装滤芯、后安装水杯。安装滤芯时,使用专用工具右旋紧固。

【修机】绝对实用的干货,柴油机燃油水寒宝的维护保养及常见故障排查方法!

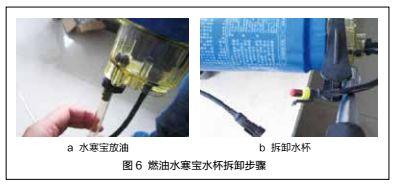

更换水杯 首先,将滤芯内的燃油放净,如图 6a 所示。其次,使用拧水杯专用工具将水杯拆卸下来,如图 6b 所示。

【修机】绝对实用的干货,柴油机燃油水寒宝的维护保养及常见故障排查方法!

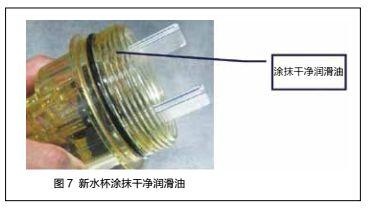

安装新水杯之前,应先将其密封圈涂抹干净的润滑油,再应使用专用工具右旋进行安装,如图 7 所示。

【修机】绝对实用的干货,柴油机燃油水寒宝的维护保养及常见故障排查方法!

3. 常见故障排查方法

(1)电路故障

故障现象 燃油水寒宝接插件损坏或电线损坏,均可造成燃油水寒宝断路或短路,导致燃油水寒宝不能正常工作、柴油机启动困难。【修机】绝对实用的干货,柴油机燃油水寒宝的维护保养及常见故障排查方法!

故障排查 首先,将万用电表打到“检测通路”挡,将正、负探针分别接触电动泵的正、负极,若万用电表显示阻值为 0 或接近于 0,则可排除电动泵断路故障,如图 8 所示。然后,将万用电表打到电阻挡,将正、负探针分别接触泵的正、负极,若有一定的电阻值,则可排除短路故障,如图 9 所示。

【修机】绝对实用的干货,柴油机燃油水寒宝的维护保养及常见故障排查方法!

(2)管路连接处不密封

故障现象 各管路连接处不密封,可造成电动输油泵吸油困难、出口流量降低,使柴油机启动困难。燃油水寒宝输油管路如图 10 所示。

【修机】绝对实用的干货,柴油机燃油水寒宝的维护保养及常见故障排查方法!

故障排查 首先,检测各连接管路处有无漏油现象,若有则判断该处密封不严或密封圈有问题,可通过紧固或更换密封圈既可排除故障;然后,检测固定螺栓是否因长期振动而松动, 若松动则通过紧固螺栓既可排除故障。

(3)燃油不清洁

故障现象 燃油不清洁,可造成燃油水寒宝滤芯进口端滤网被堵塞、出口流量降低、柴油机启动困难。

故障排查 首先,更换燃油滤清器,避免因燃油滤清器超过使用期限而导致该故障;然后,排查燃油管路是否有颗粒杂质进入了燃油,可以通过更换燃油管路或更换燃油进行修复。

(4)控制器故障

故障现象 控制器出现故障,会导致整个燃油水寒宝加热、泵油等功能消失。

故障排查 将万用电表打到“检测通路”挡位,将正、负探针分别接触电动泵的表面和控制器“电源输入”的螺钉上。若万用电表显示阻值为 0 或接近于 0,则表明控制器出现故障,如图 11 所示。



【修机】绝对实用的干货,柴油机燃油水寒宝的维护保养及常见故障排查方法!

(5)水杯故障

故障现象 水杯的主要故障是在需要加热的情况下不加热。

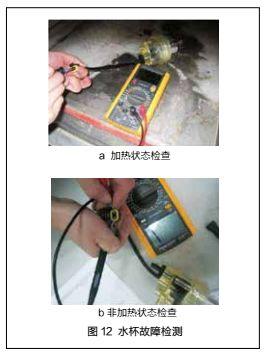

故障排查 首先检查加热状态。将万用电表打到“检测通路”挡位,将正、负探针分别接触水杯加热接插件的 2 个针上,若万用电表显示阻值为 0 或接近于 0,则表明水杯加热电路处于正常状态,否则表明水杯加热装置损坏,如图 12a 所示。

【修机】绝对实用的干货,柴油机燃油水寒宝的维护保养及常见故障排查方法!

然后检查非加热状态。将万用电表打到“检测通路”挡位,将正、负探针分别接触水杯加热线束接插件的 2 个针上,若万用电表阻值不为 0,则表明水杯加热电路处于正常状态,否则表明水杯加热装置损坏,如图 12b 所示。

文章摘自《工程机械与维修》2017第11期
