【识图】50张实用电路图,看懂这些,其他电路不攻自破!

电气技术 小编 1267次浏览 0个评论 扫描二维码

通过各种各样的实用电路,搞清楚元器件的结构、特性、动作原理及电路的基本控制方式,掌握控制规律,其他电路则不攻自破。

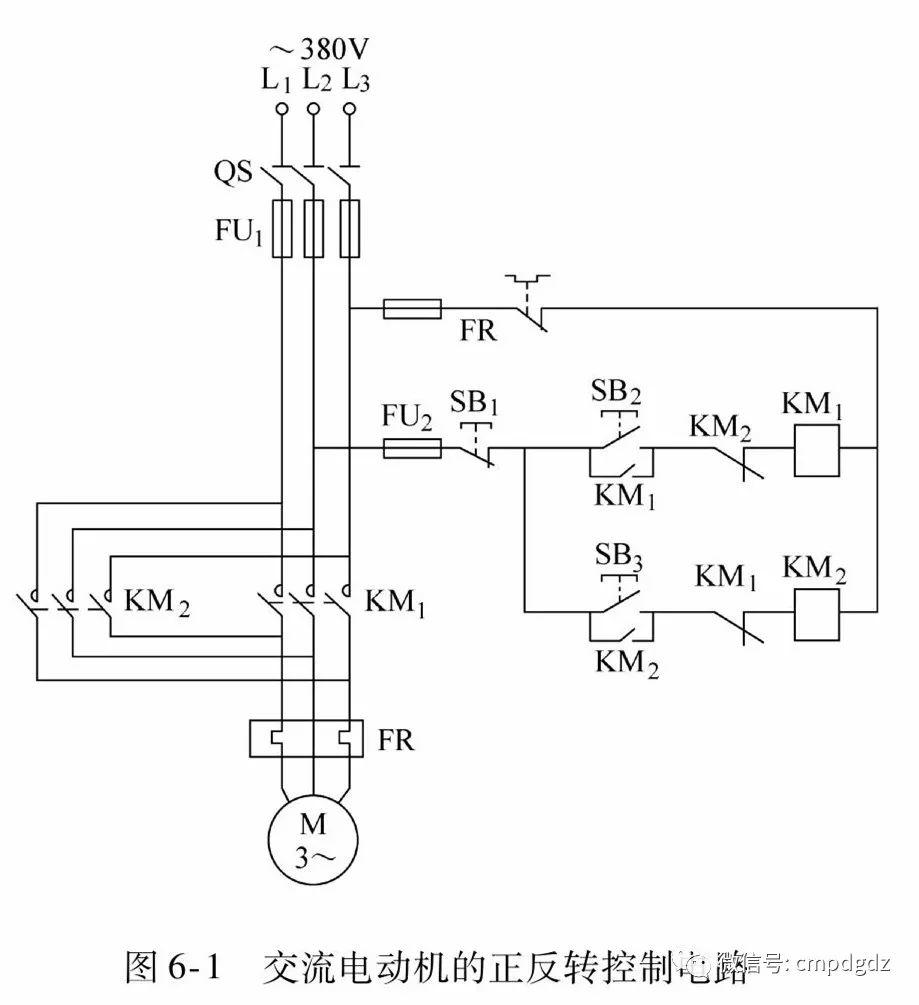

1.三相异步电动机正反转控制电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

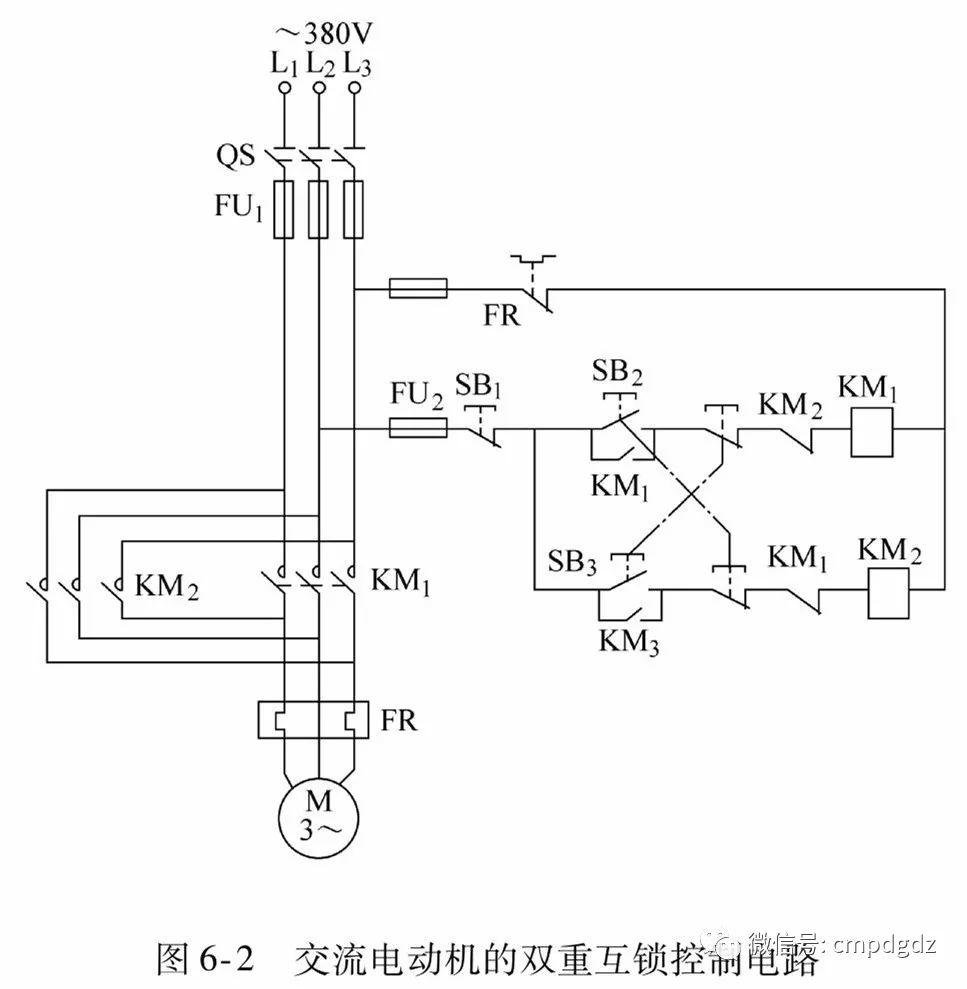

2.双重互锁控制电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

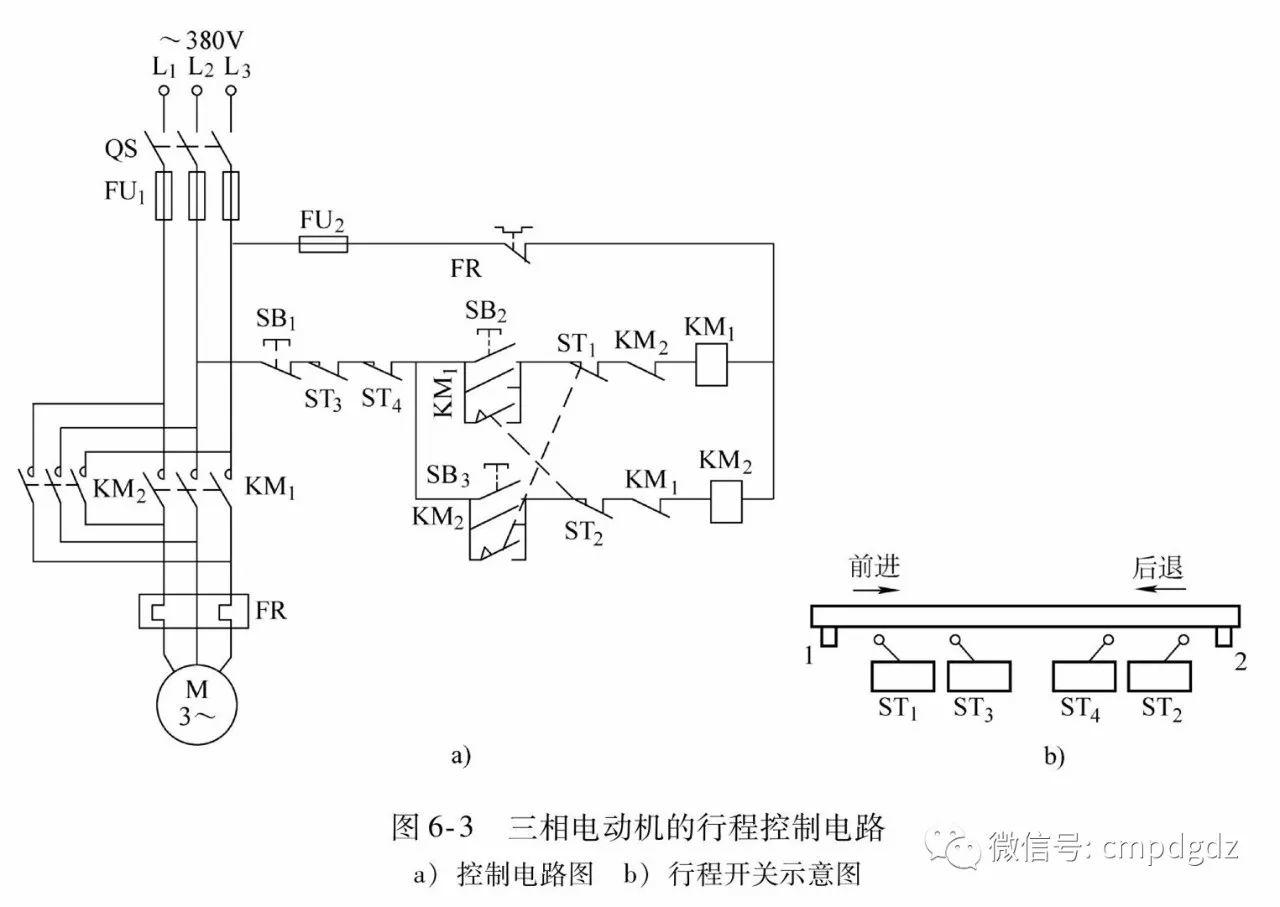

3.三相电动机行程控制电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

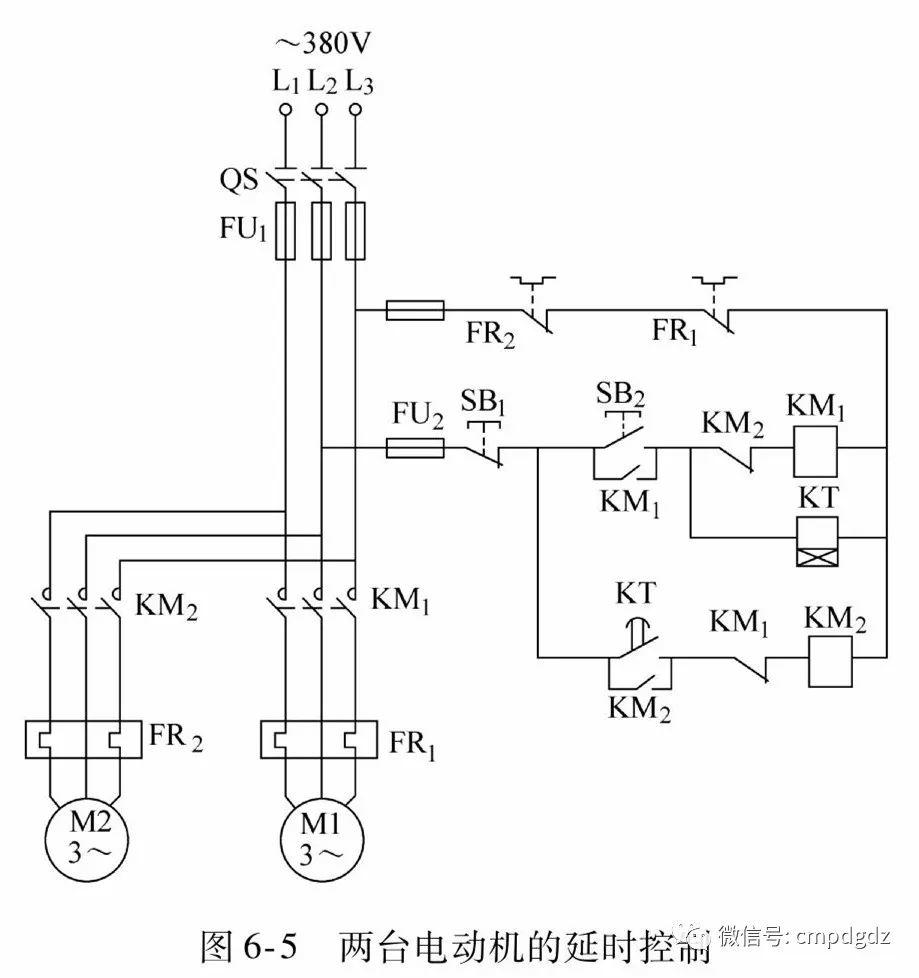

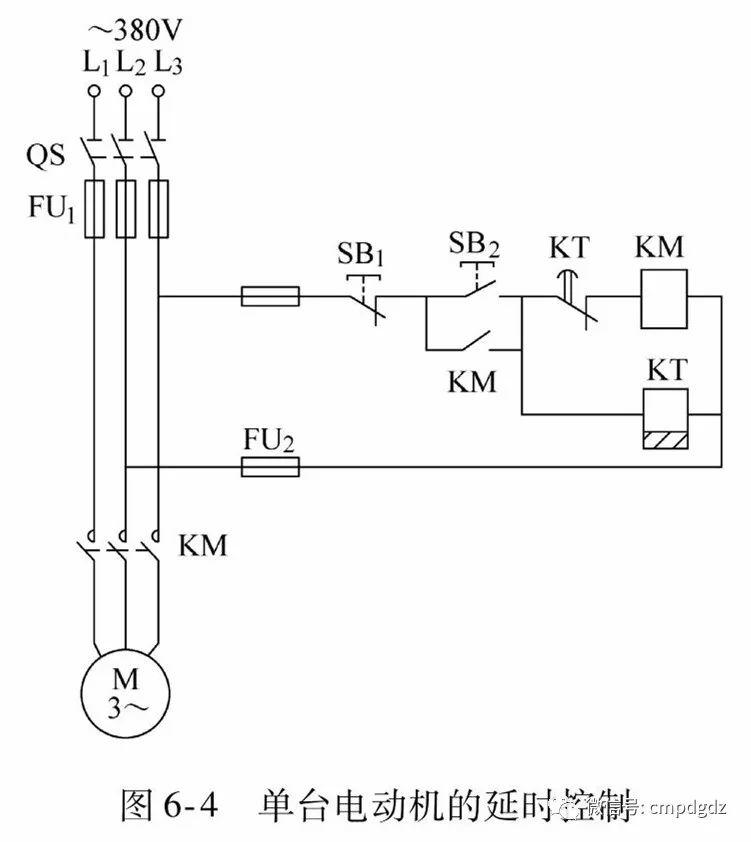

4.三相异步电动机的时间控制电路(延时控制电路)



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

【识图】50张实用电路图,看懂这些,其他电路不攻自破!

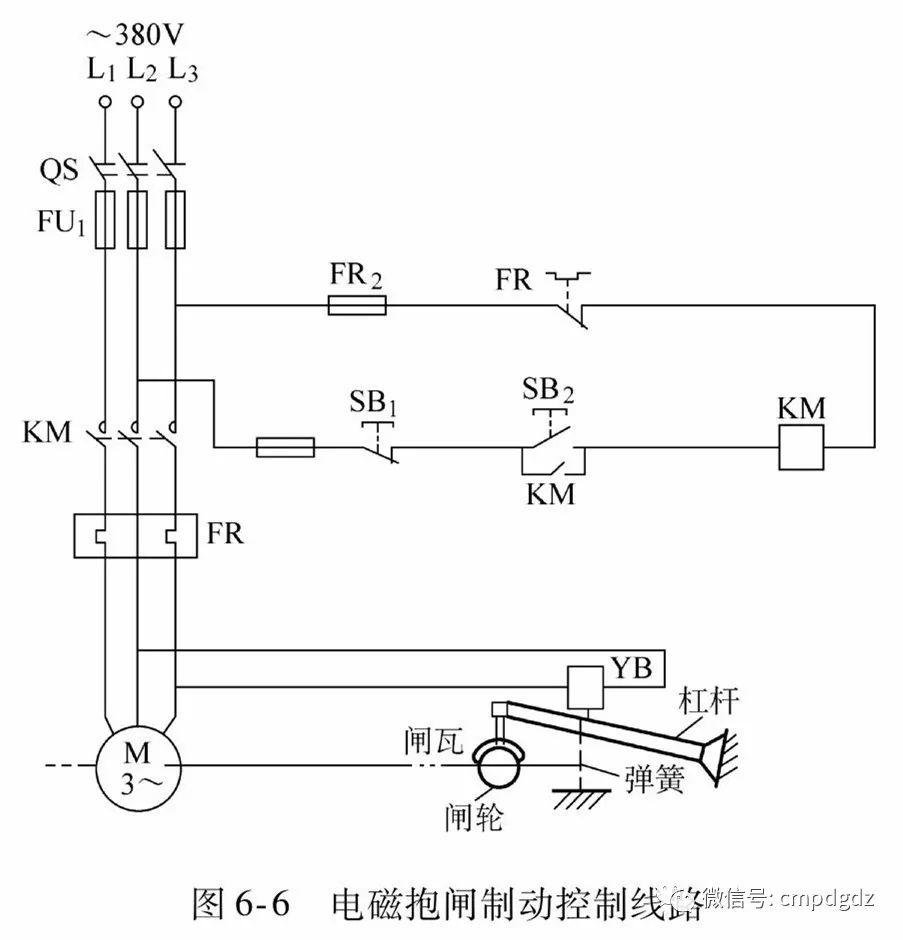

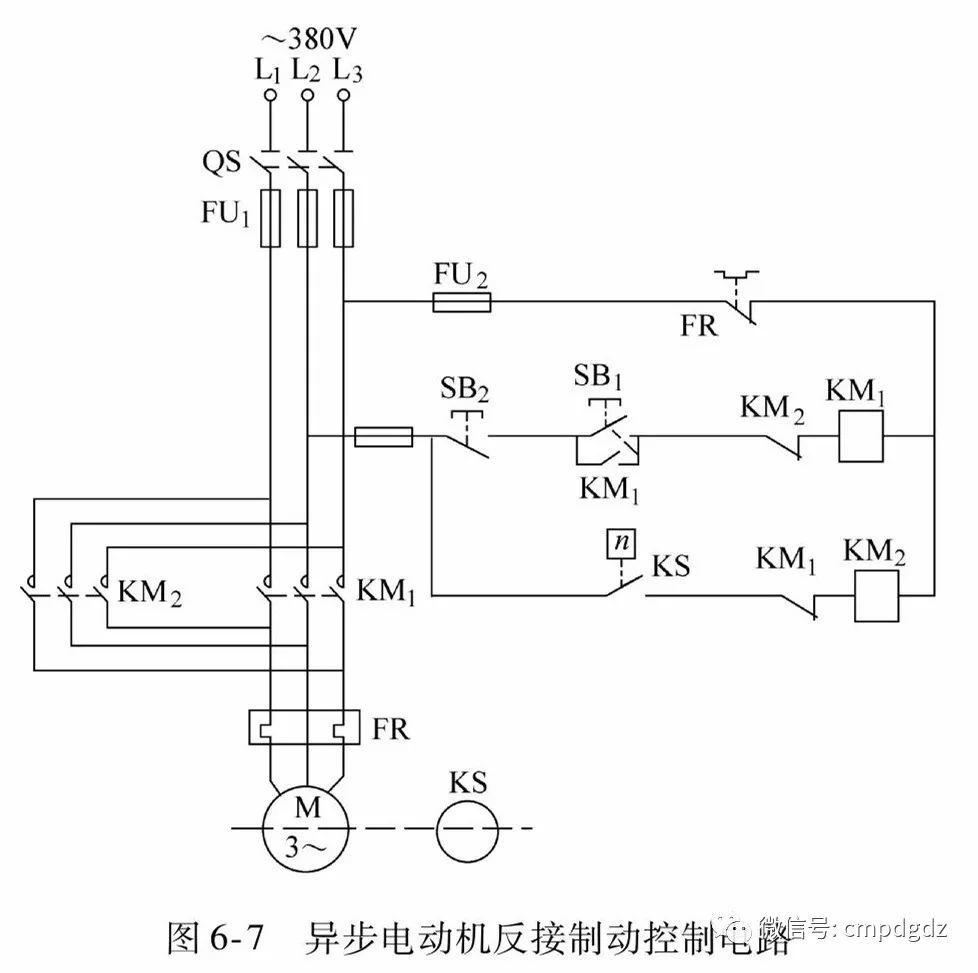

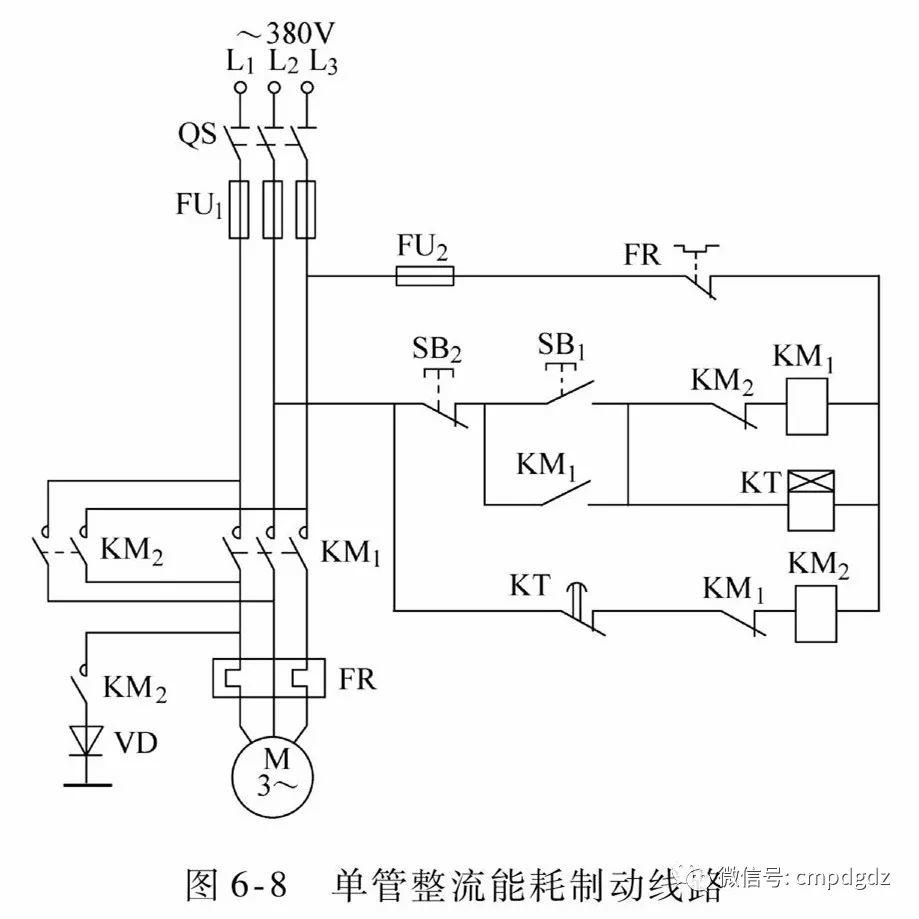

5.三相异步电动机的制动控制电路(电磁抱闸制动电路、反接制动控制电路、能耗制动控制电路)



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

【识图】50张实用电路图,看懂这些,其他电路不攻自破!

【识图】50张实用电路图,看懂这些,其他电路不攻自破!

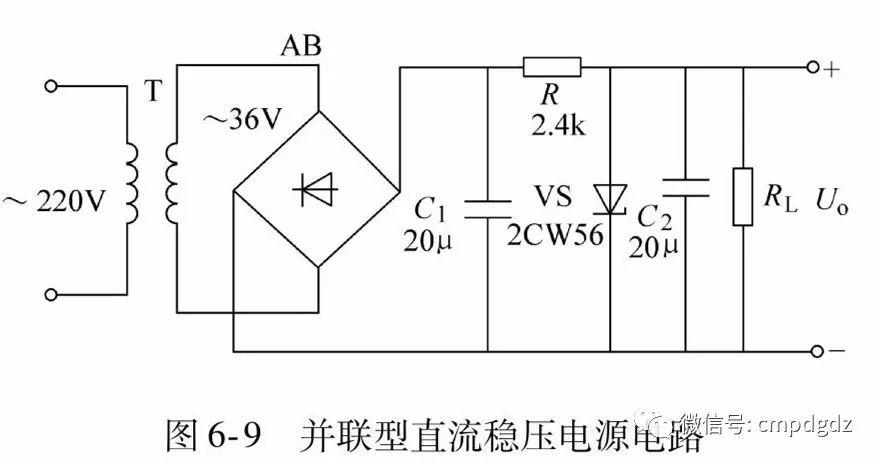

6.并联型直流稳压电源电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

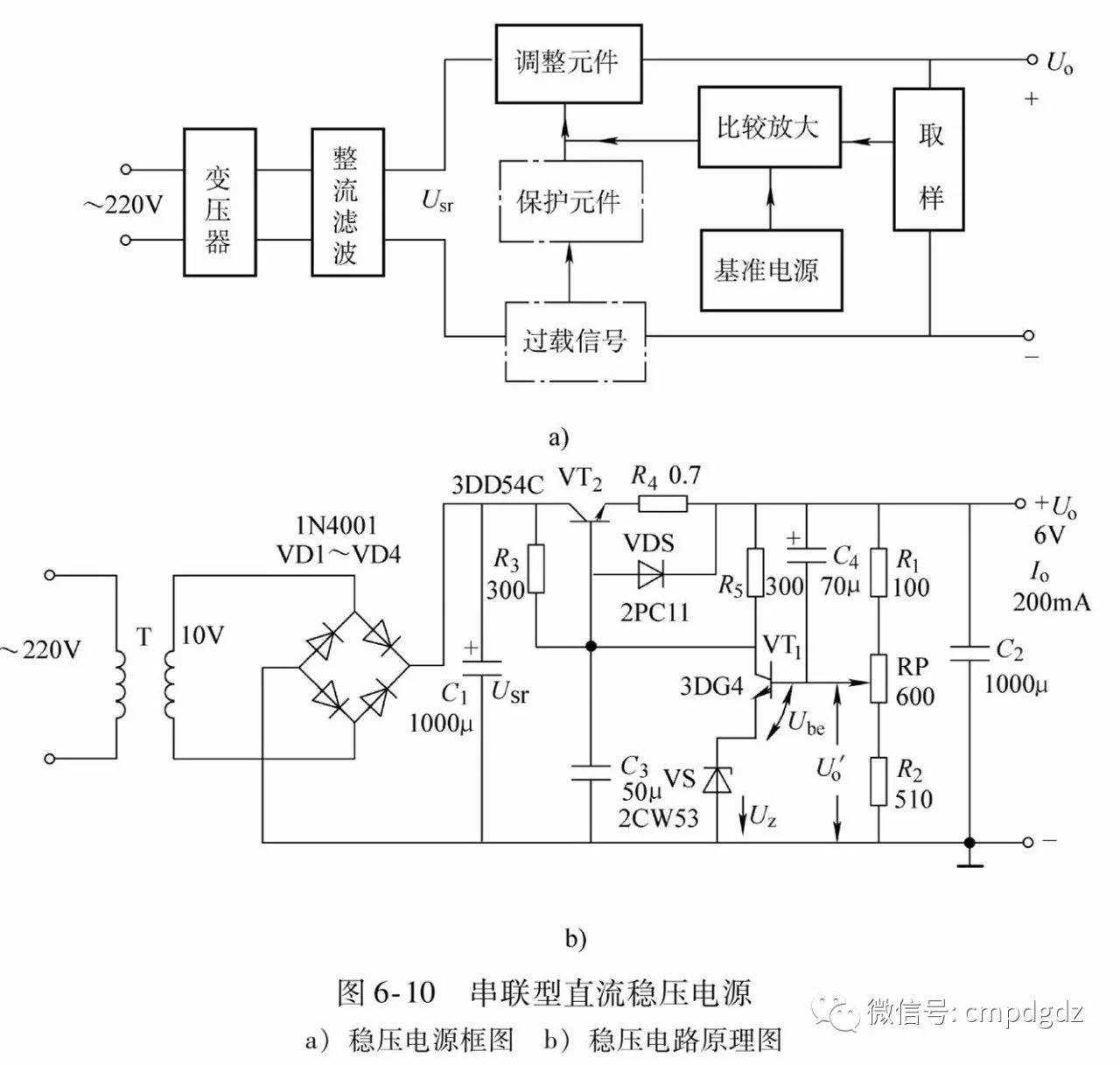

7.串联型直流稳压电源电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

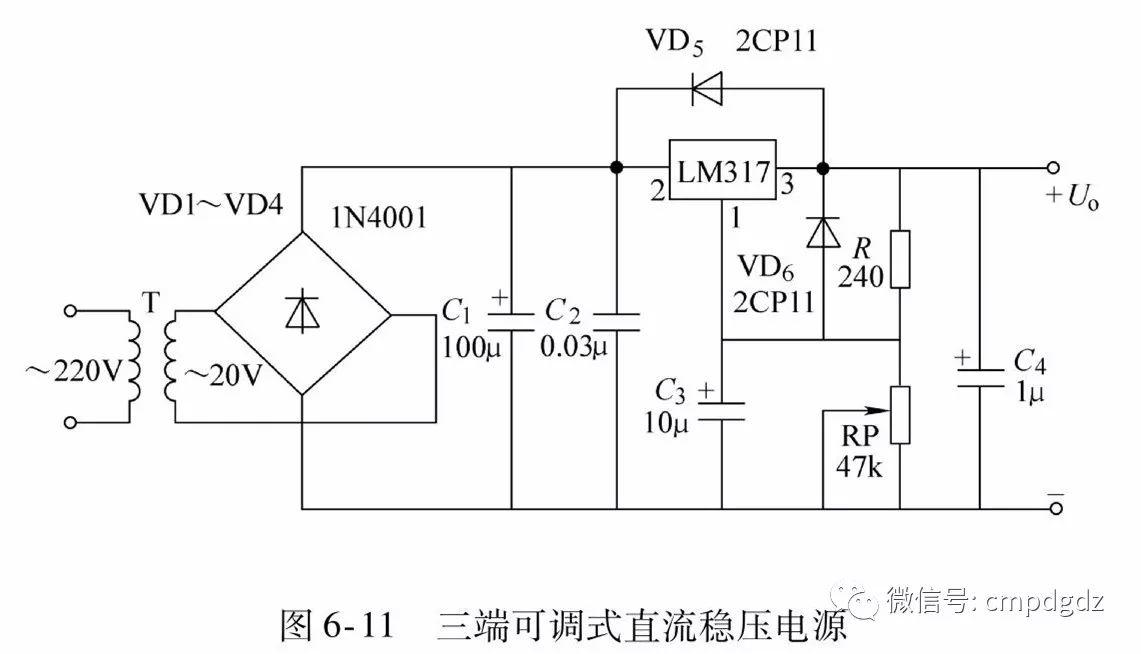

8.三端可调式直流稳压电源电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

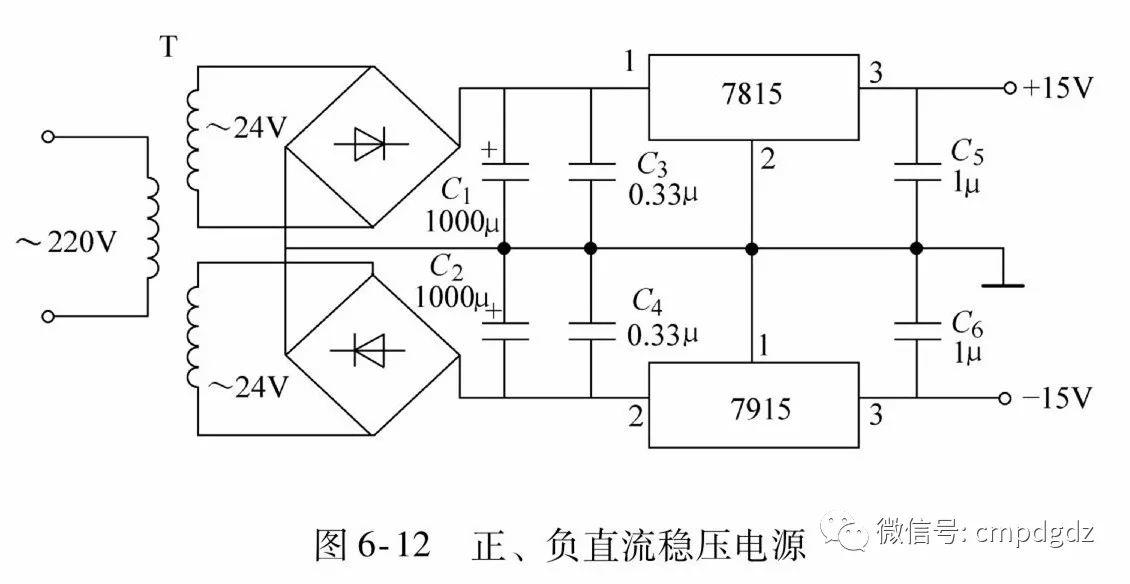

9.正、负直流稳压电源电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

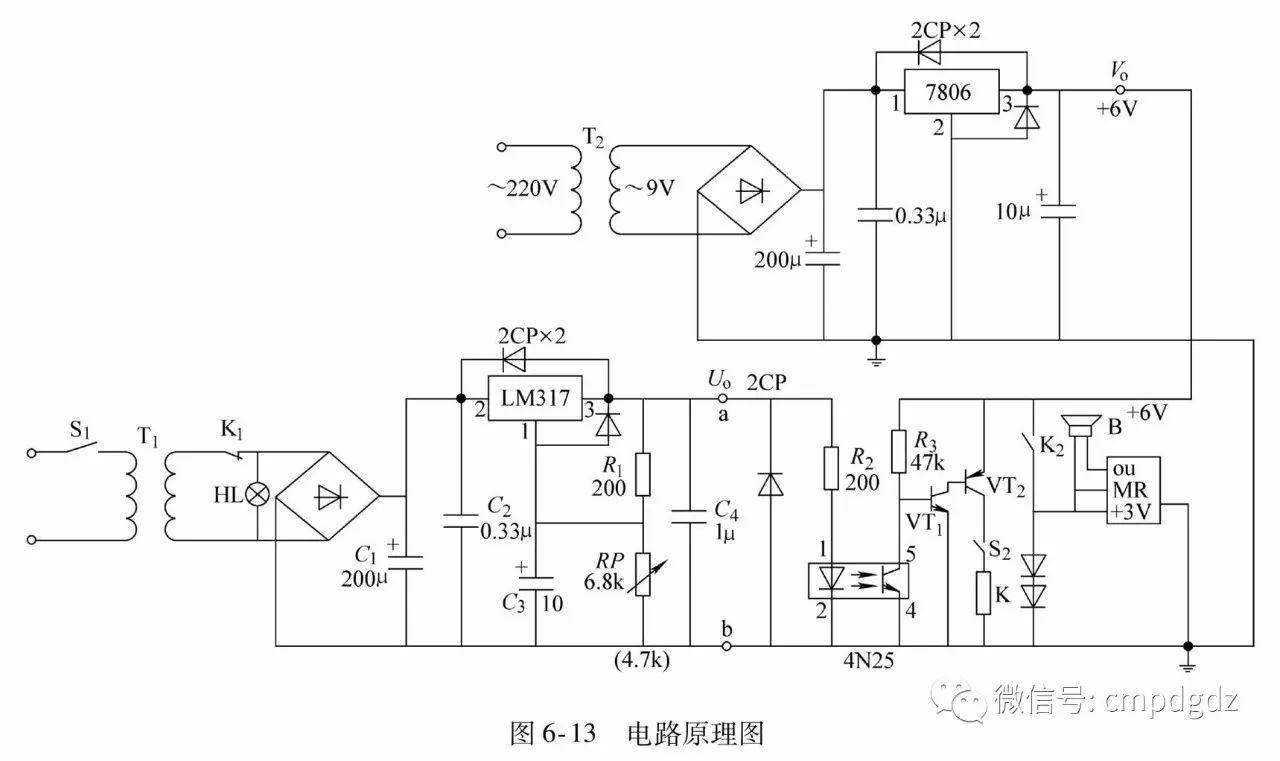

10.短路全保护声光报警直流稳压电源电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

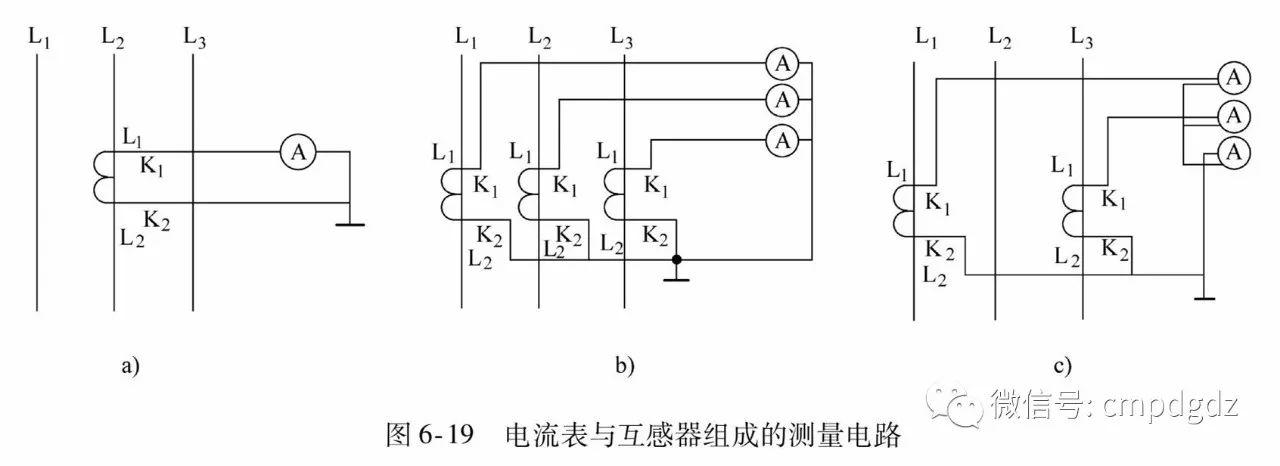

11.电流测量电路(测量交流大电流)



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

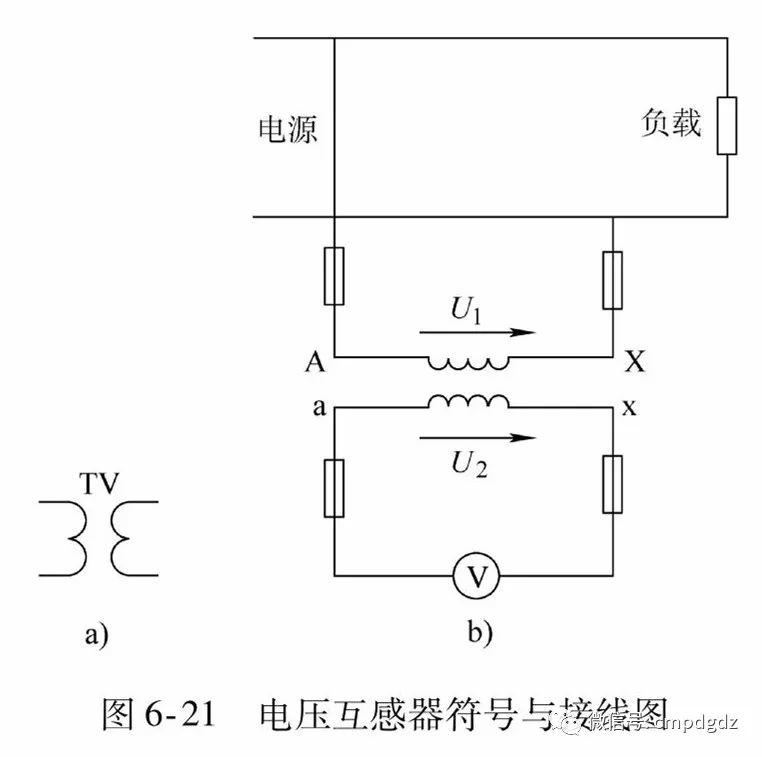

12.电压测量电路(测量交流高电压)



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

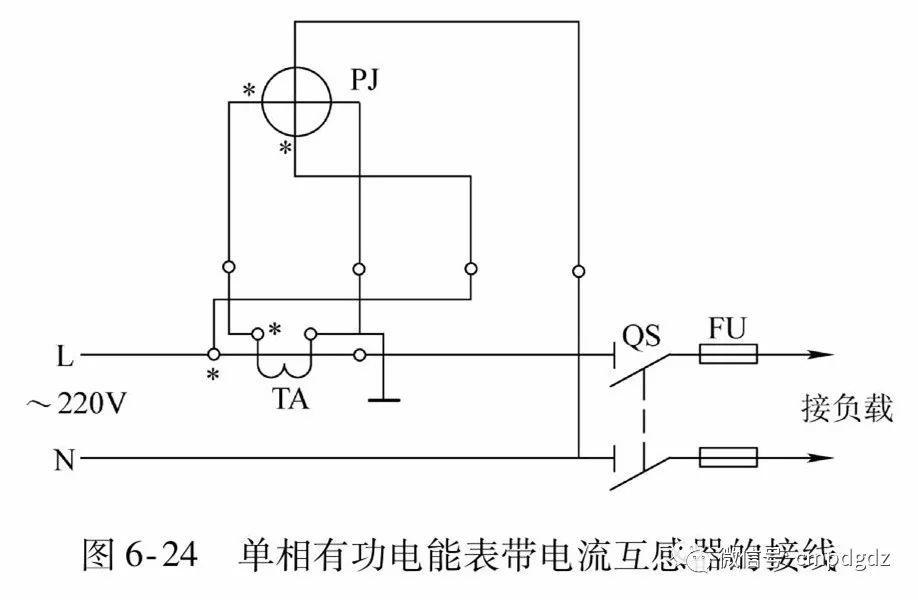

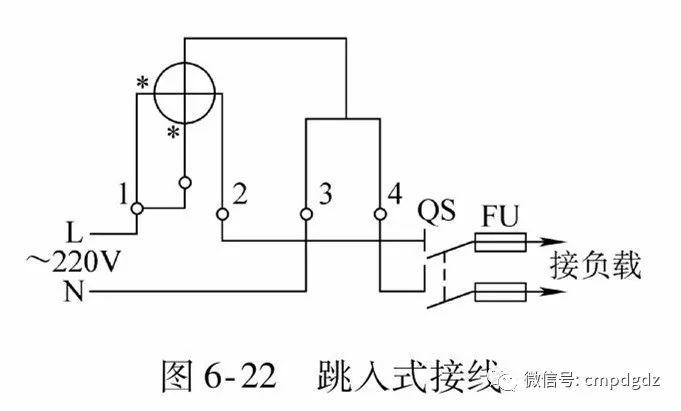

13.单相有功电能表测量电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

【识图】50张实用电路图,看懂这些,其他电路不攻自破!

【识图】50张实用电路图,看懂这些,其他电路不攻自破!

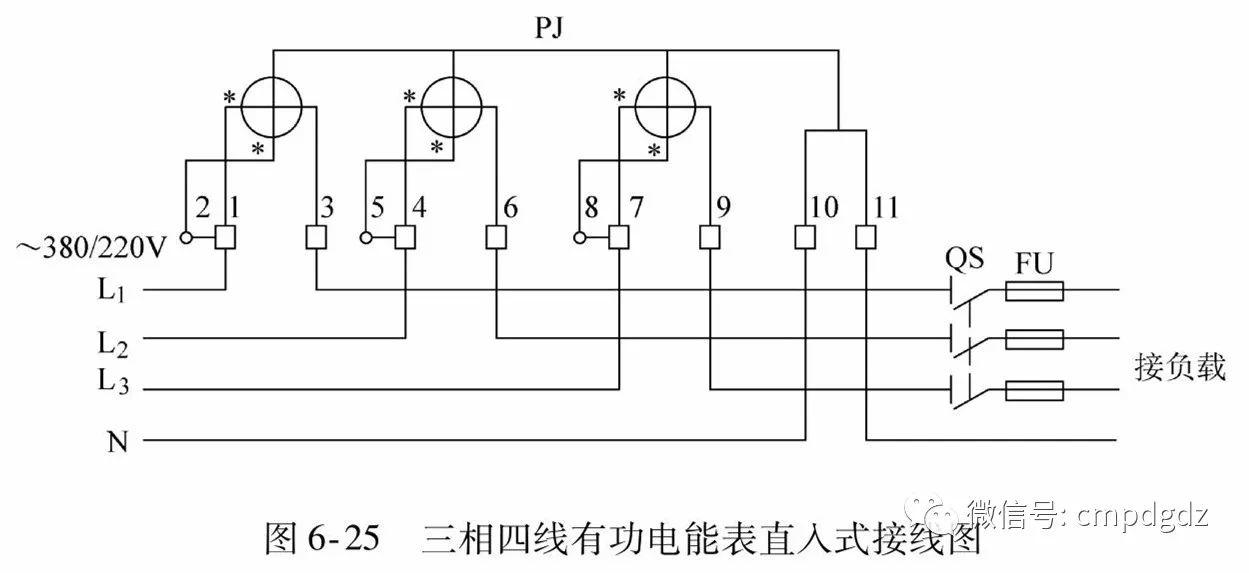

14.三相有功电能表直入式接线图



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

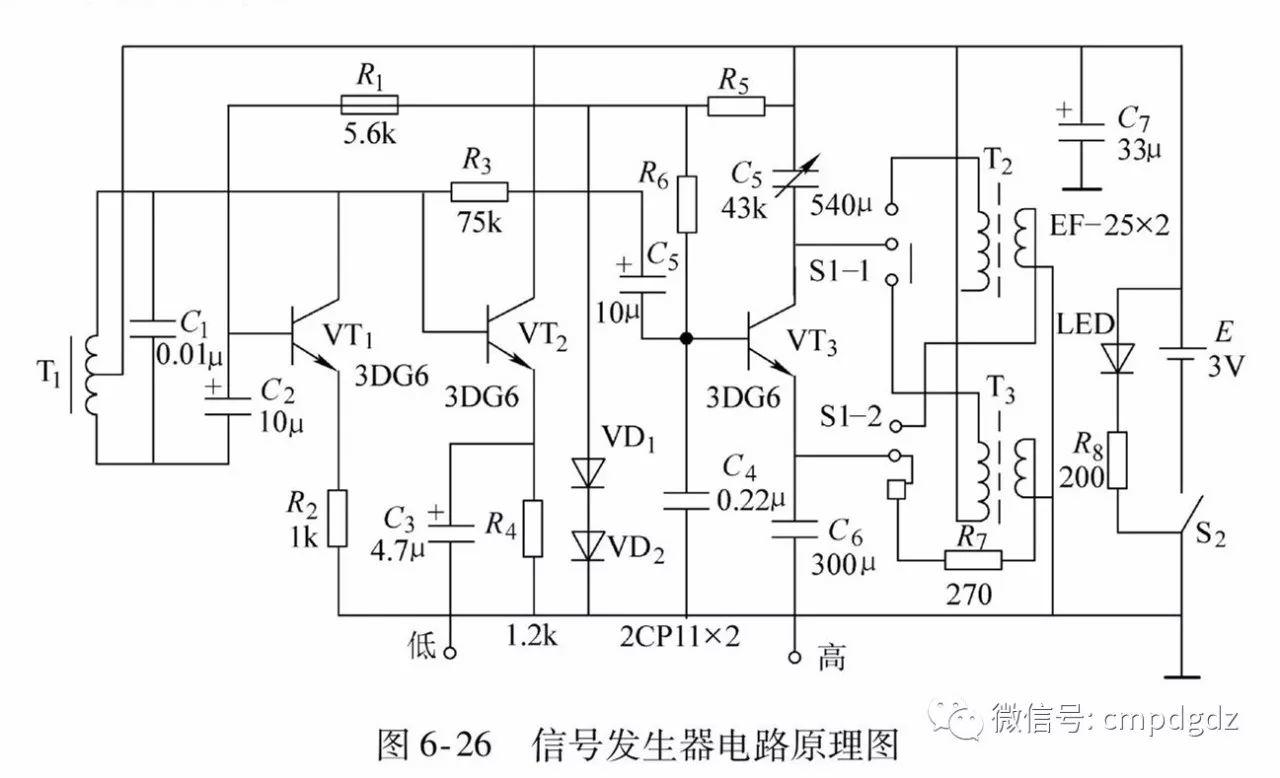

15.信号发生器电路原理图



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

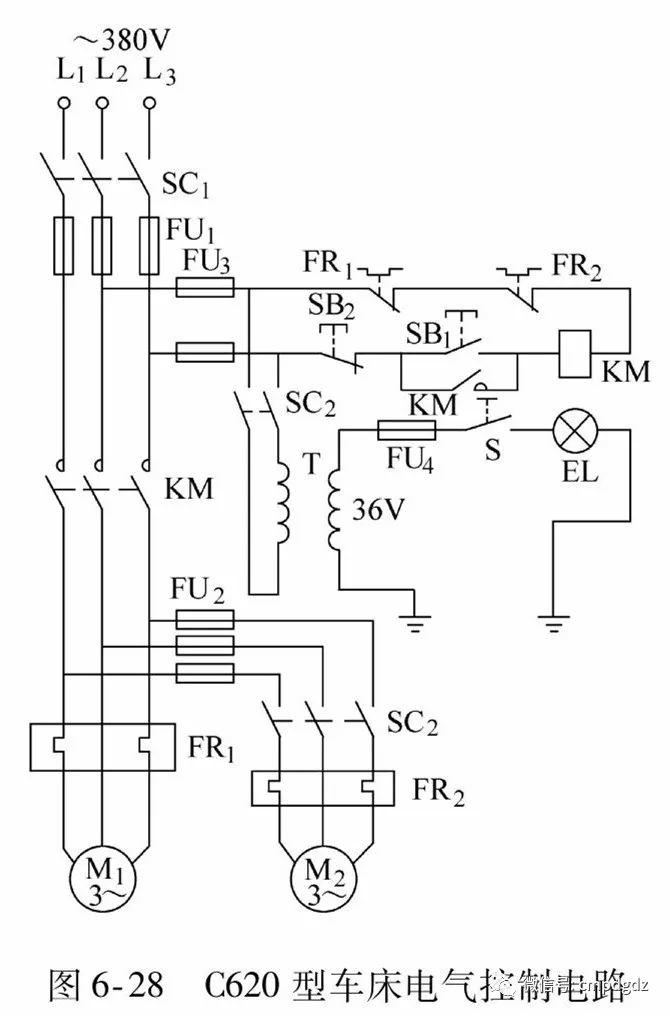

16.C620型车床电气控制电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

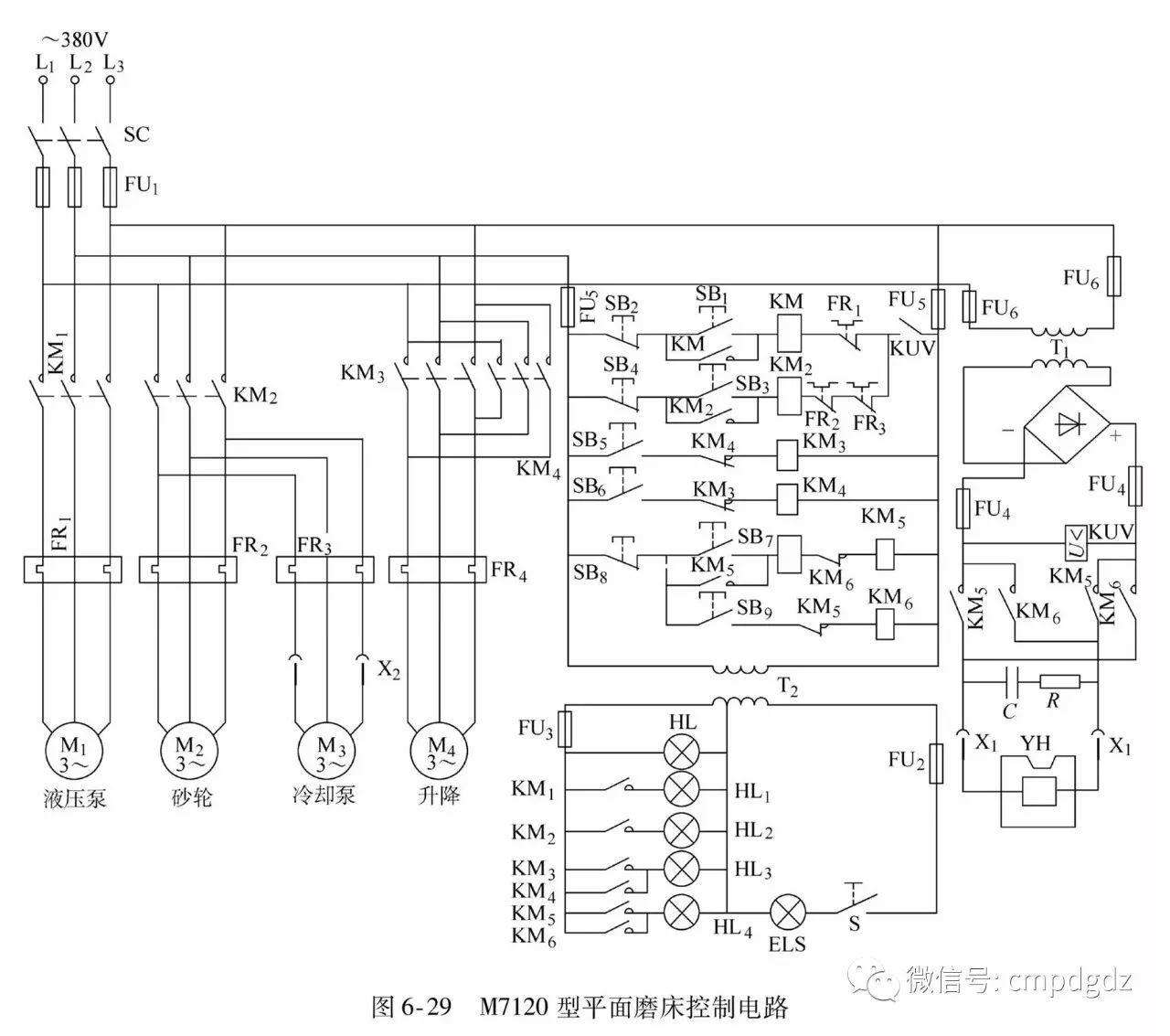

17.M7120型平面磨床控制电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

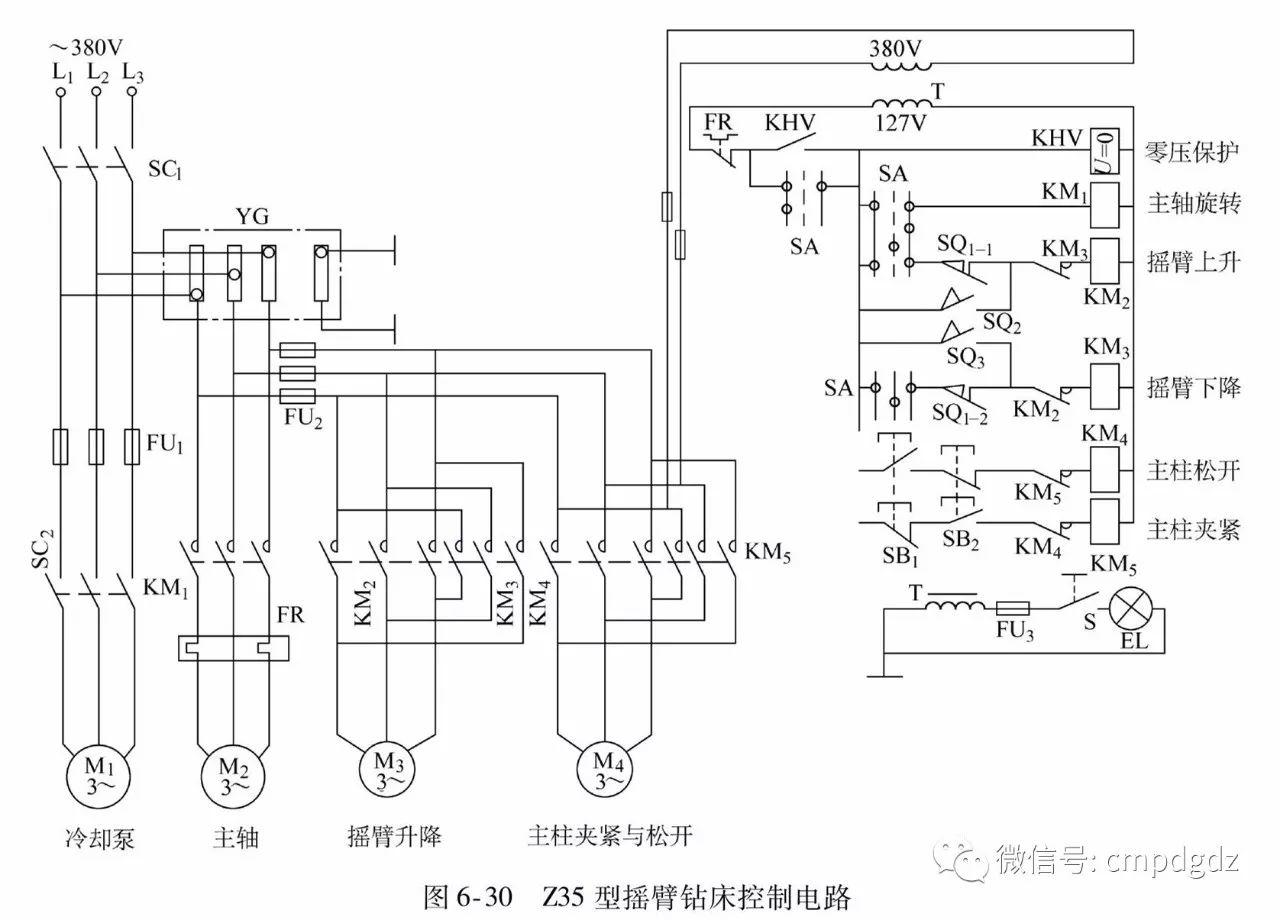

18.Z35型摇臂钻床控制电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

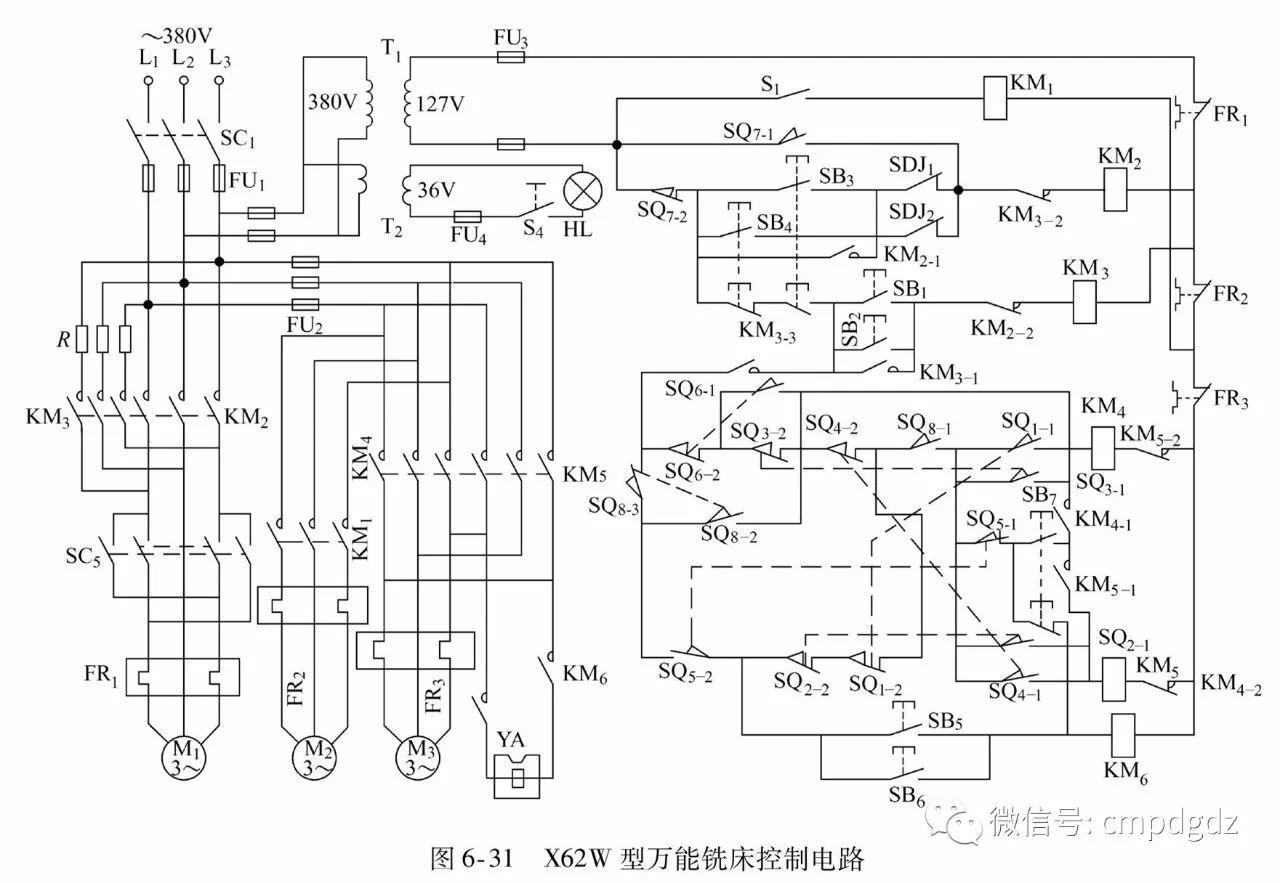

19.X62W型万能铣床控制电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

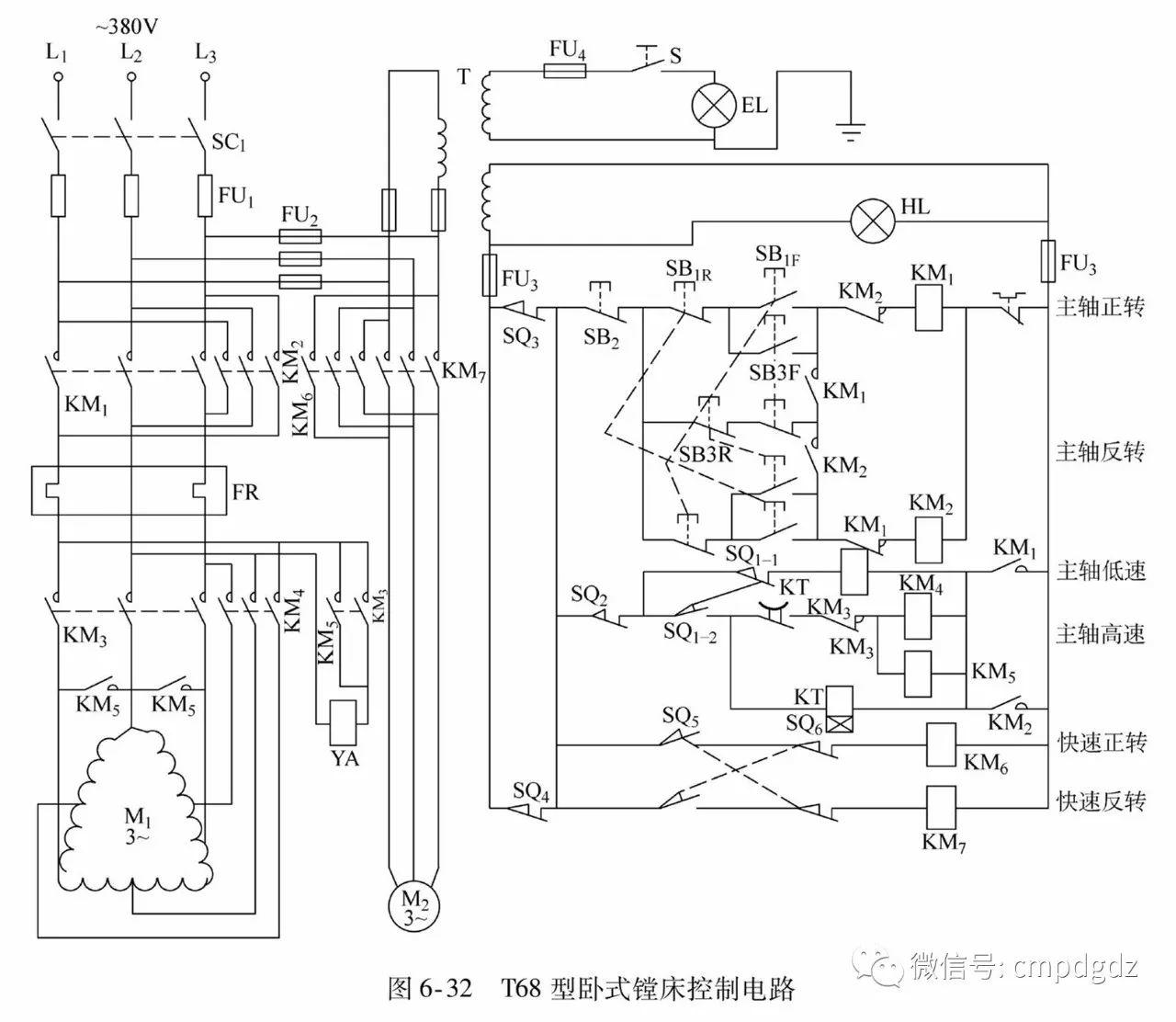

20.T68型卧式镗床控制电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

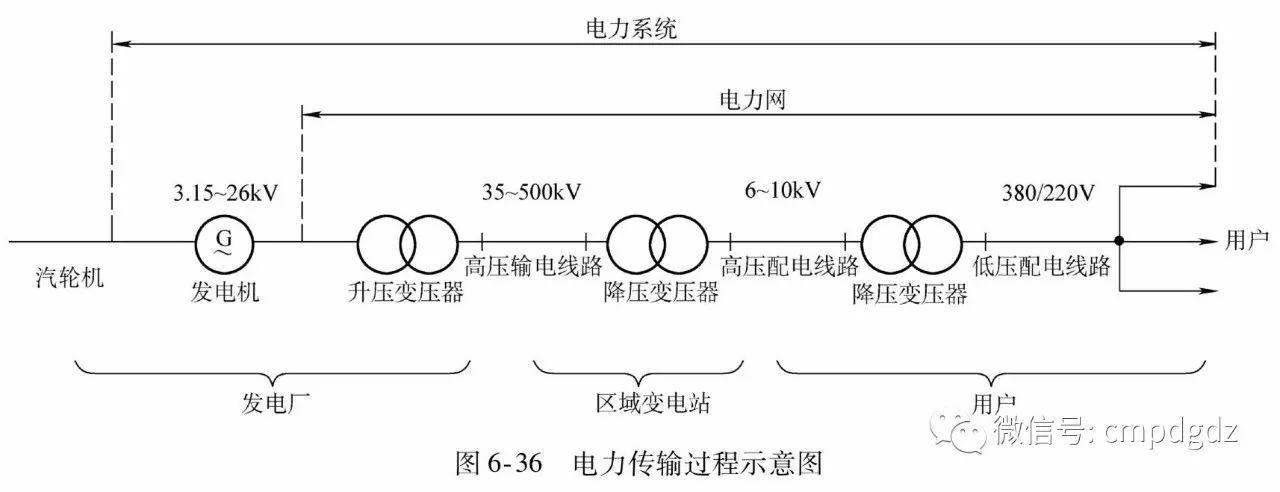

21.电力传输过程示意图



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

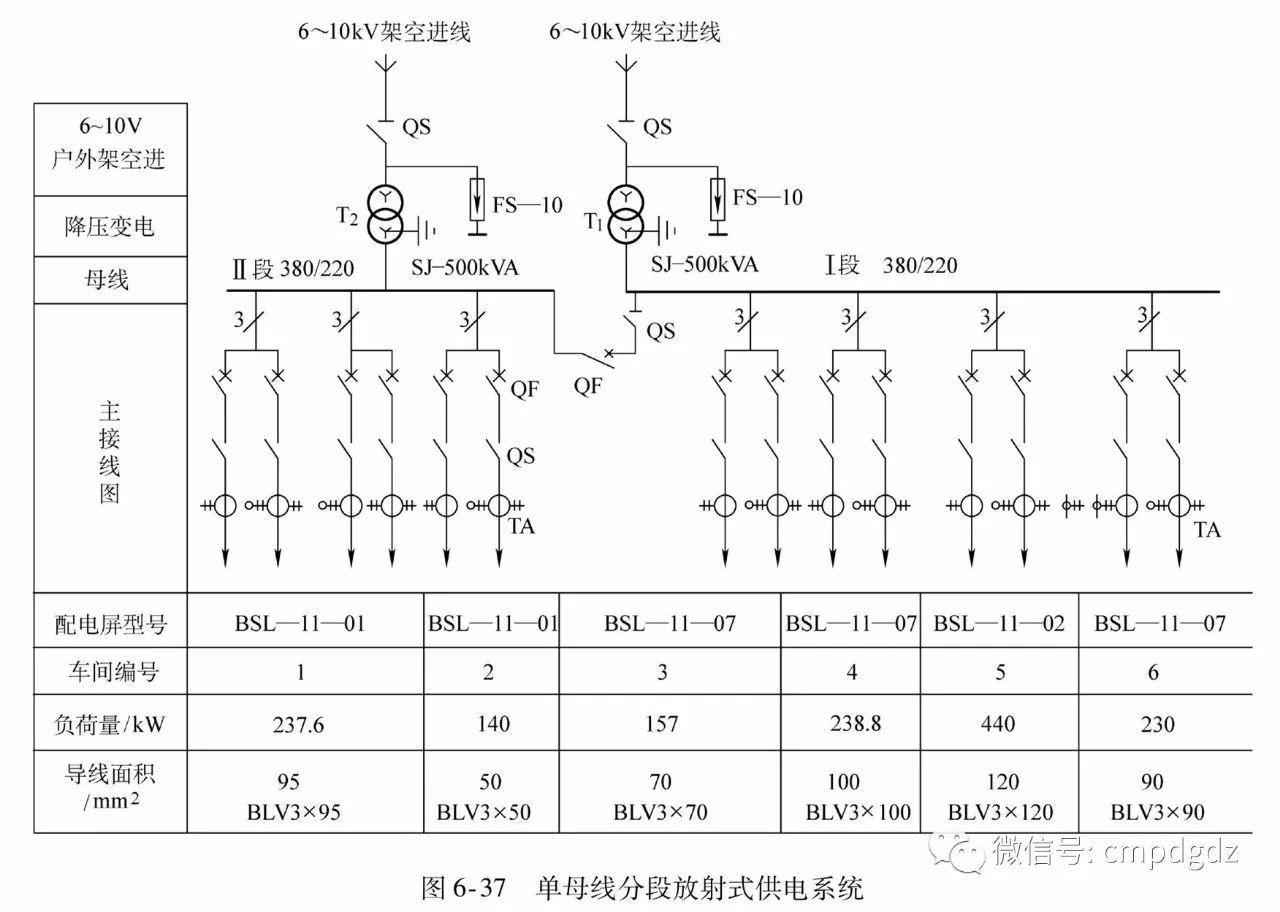

22.企业变配电一次电路图



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

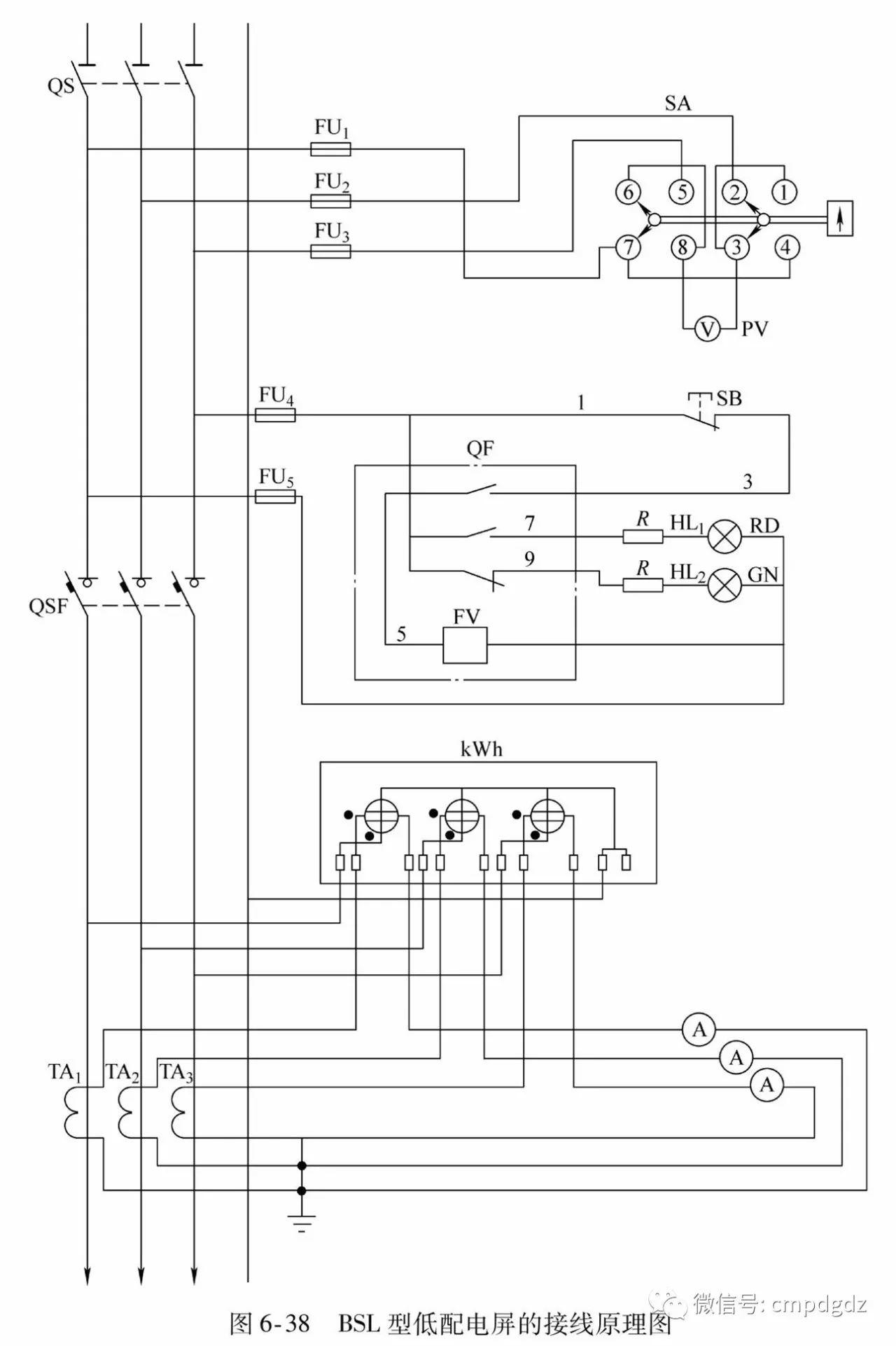

23.低压二次接线原理图(BSL型低压配电屏接线原理图)



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

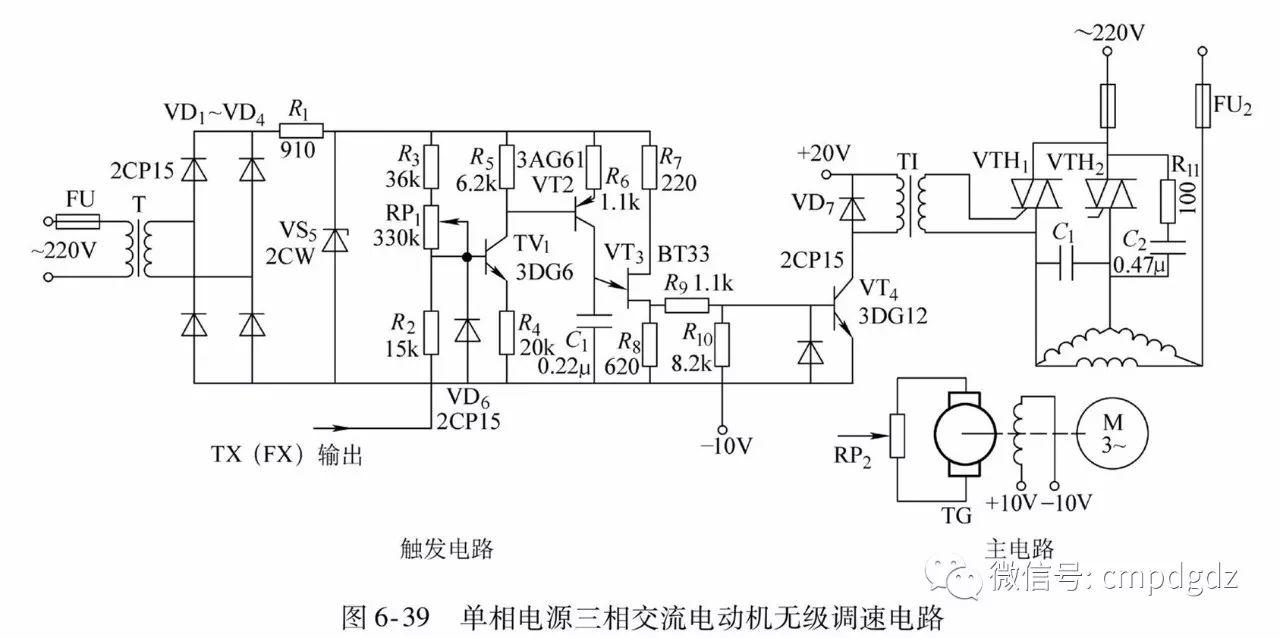

24.单相电源三相交流电动机无级调速电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

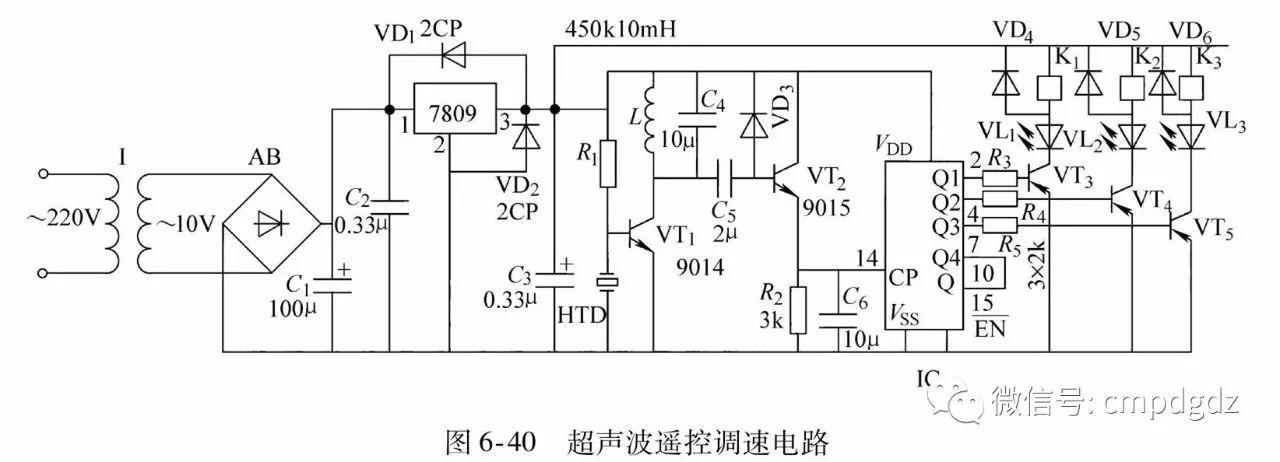

25.超声波遥控电动机调速电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

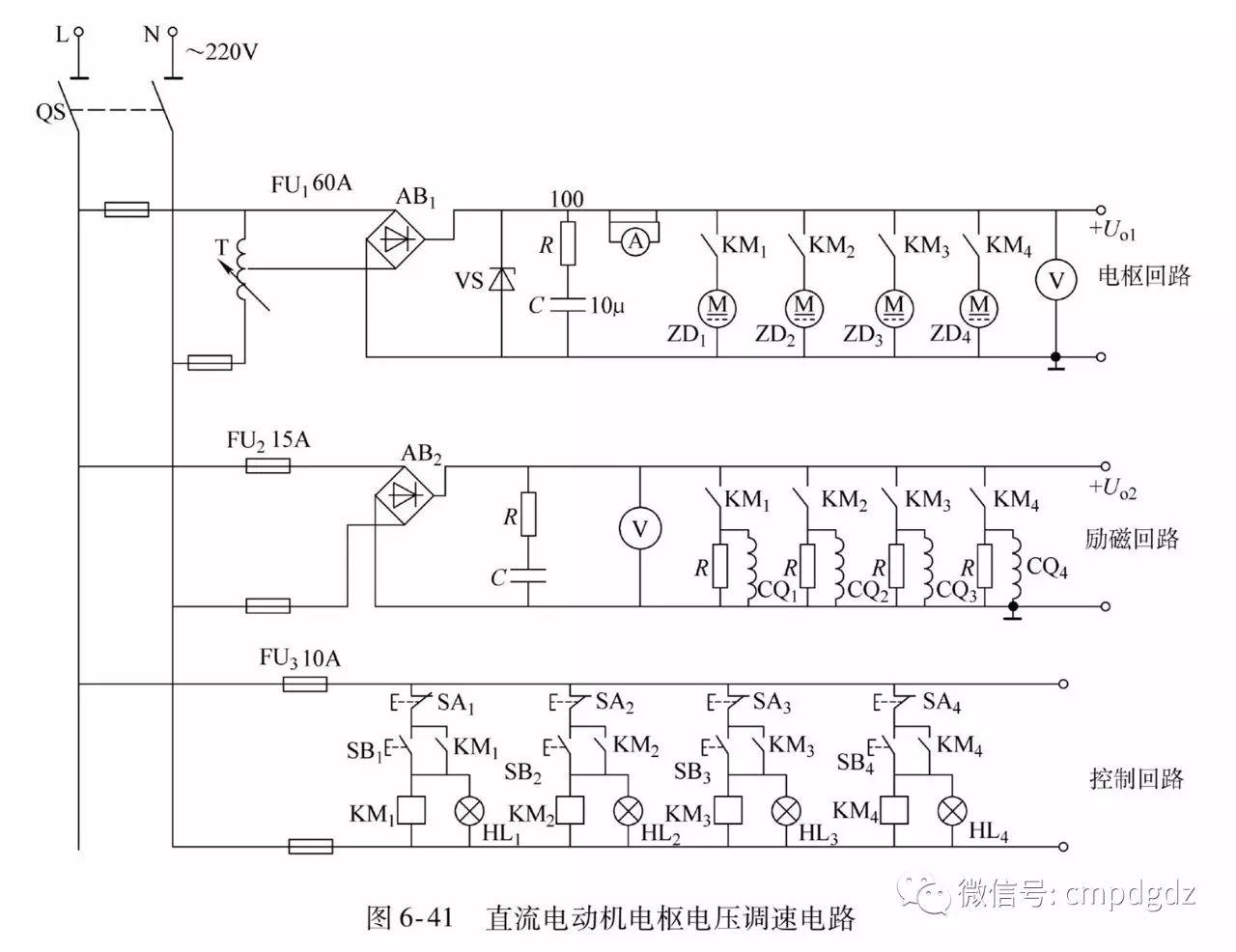

26.直流电动机电枢电压调速电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

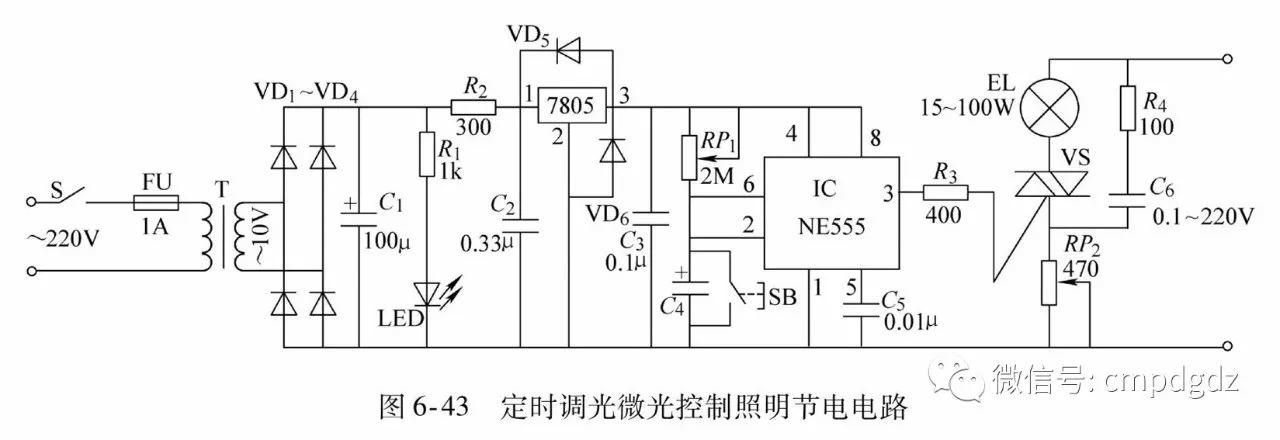

27.定时调光微光控制照明节电电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

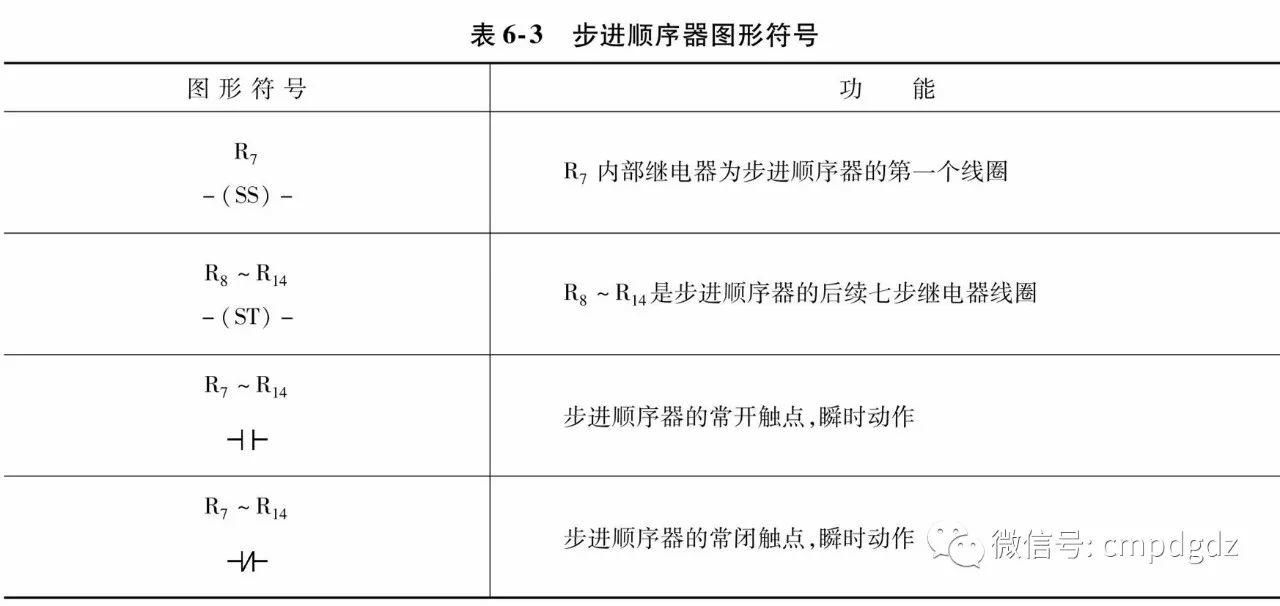

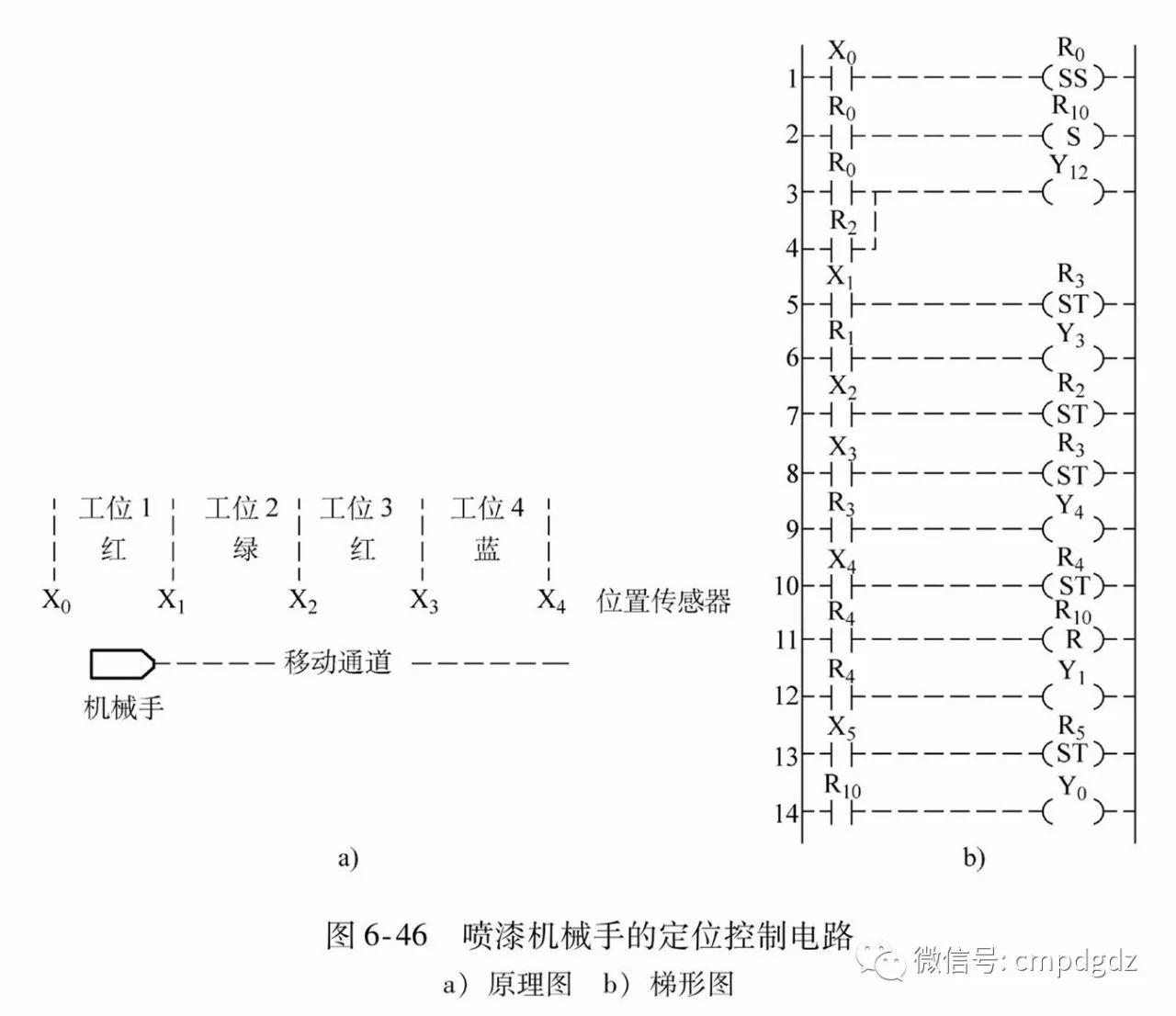

28.喷漆机械手的定位控制电路(步进顺序控制器)



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

【识图】50张实用电路图,看懂这些,其他电路不攻自破!

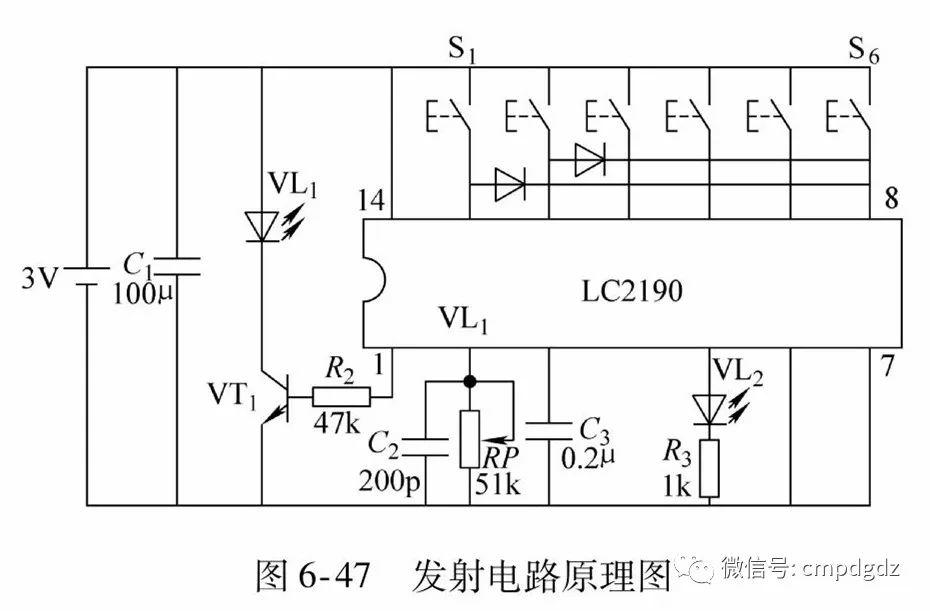

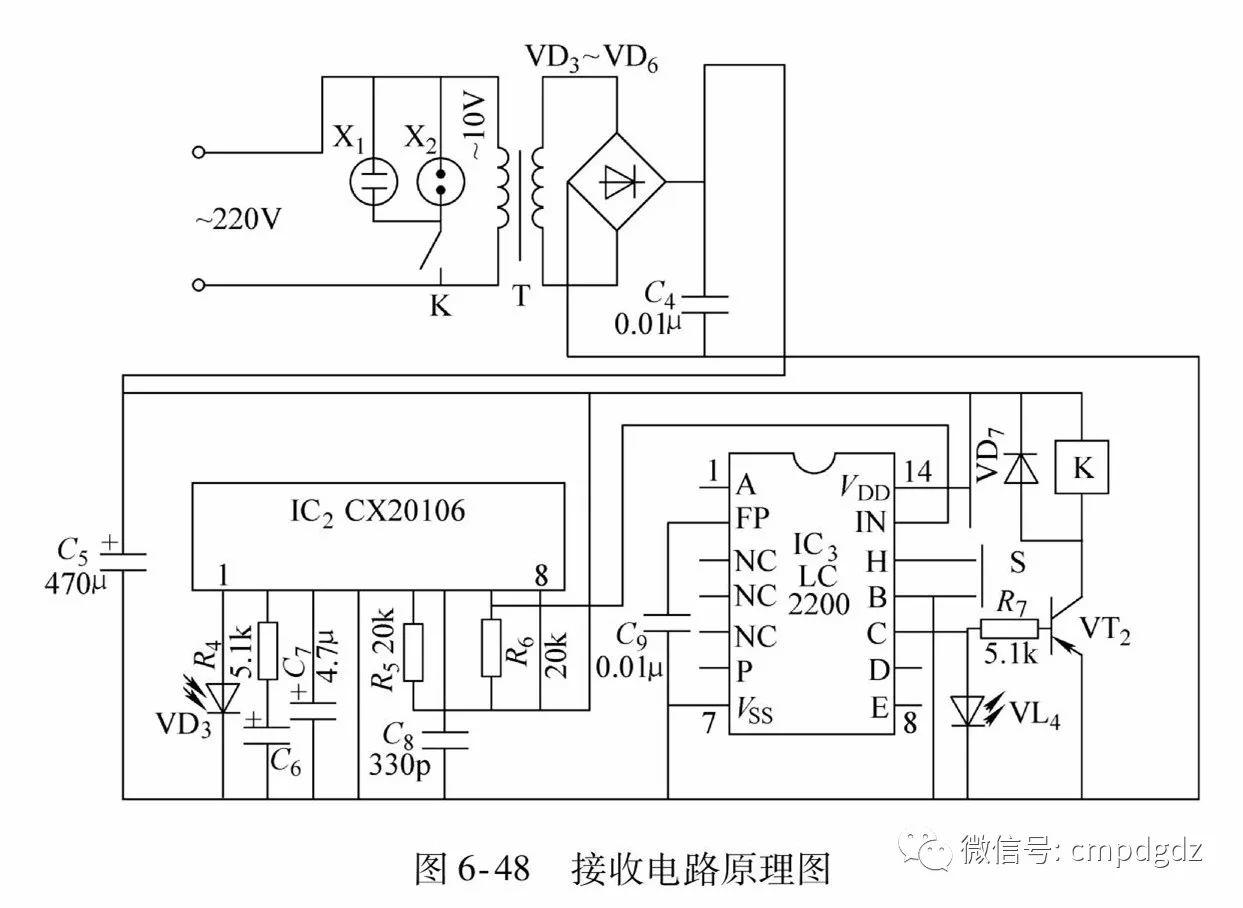

29.家用多路红外遥控电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

【识图】50张实用电路图,看懂这些,其他电路不攻自破!

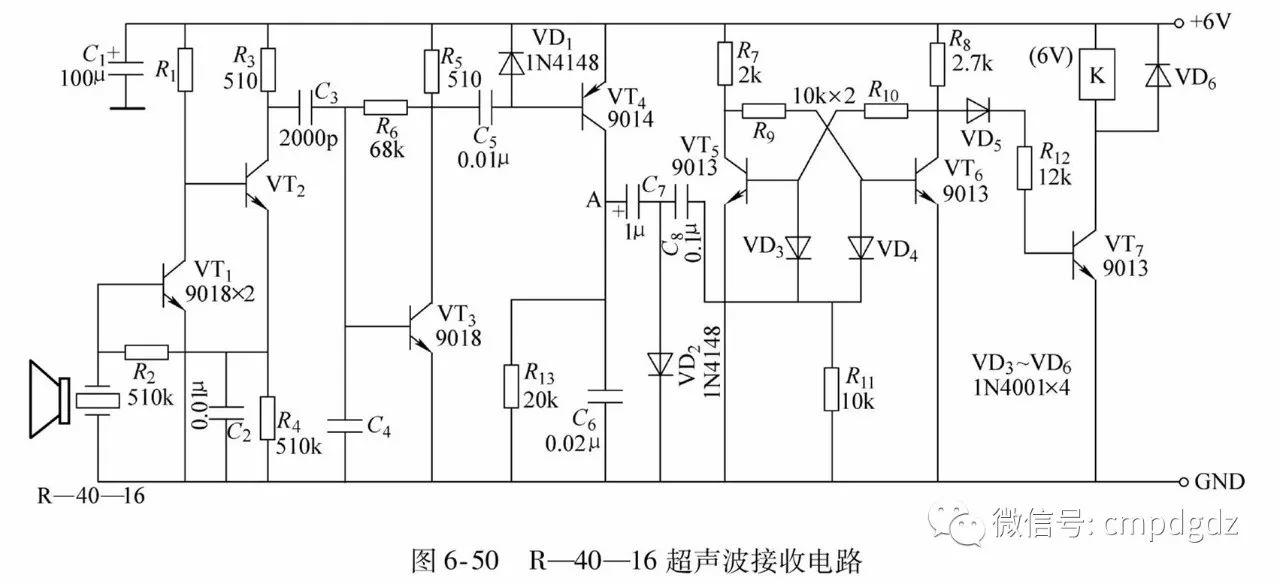

30.超声波遥控电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

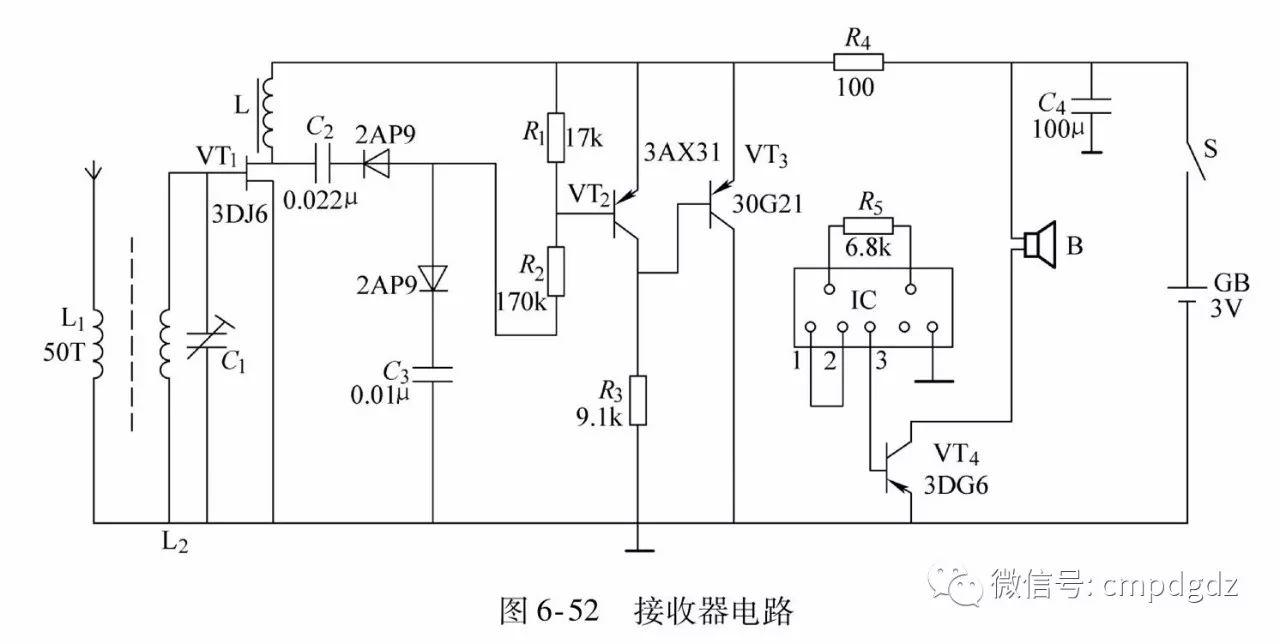

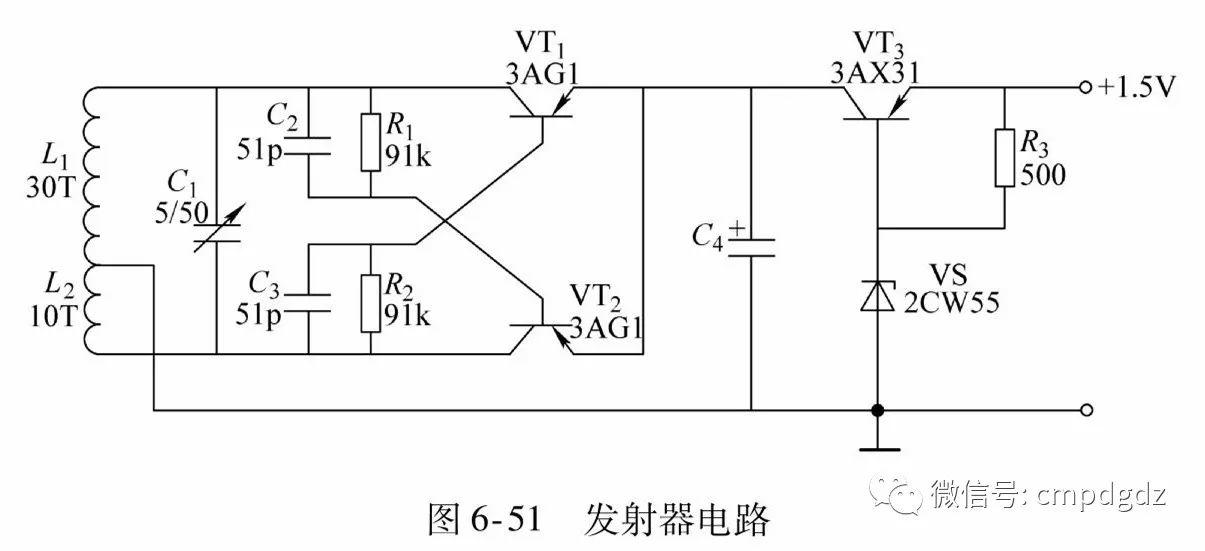

31.无线电遥控报警电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

【识图】50张实用电路图,看懂这些,其他电路不攻自破!

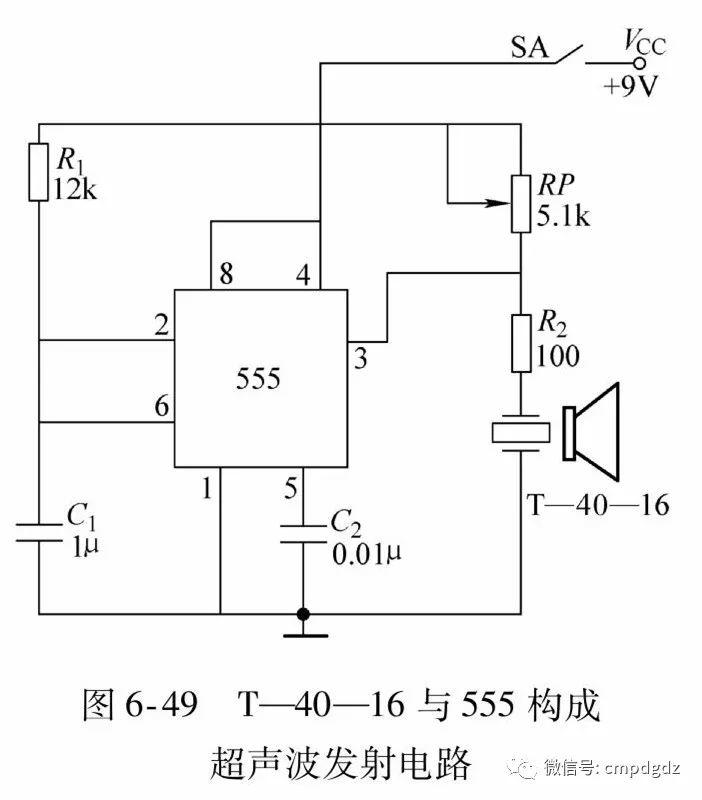

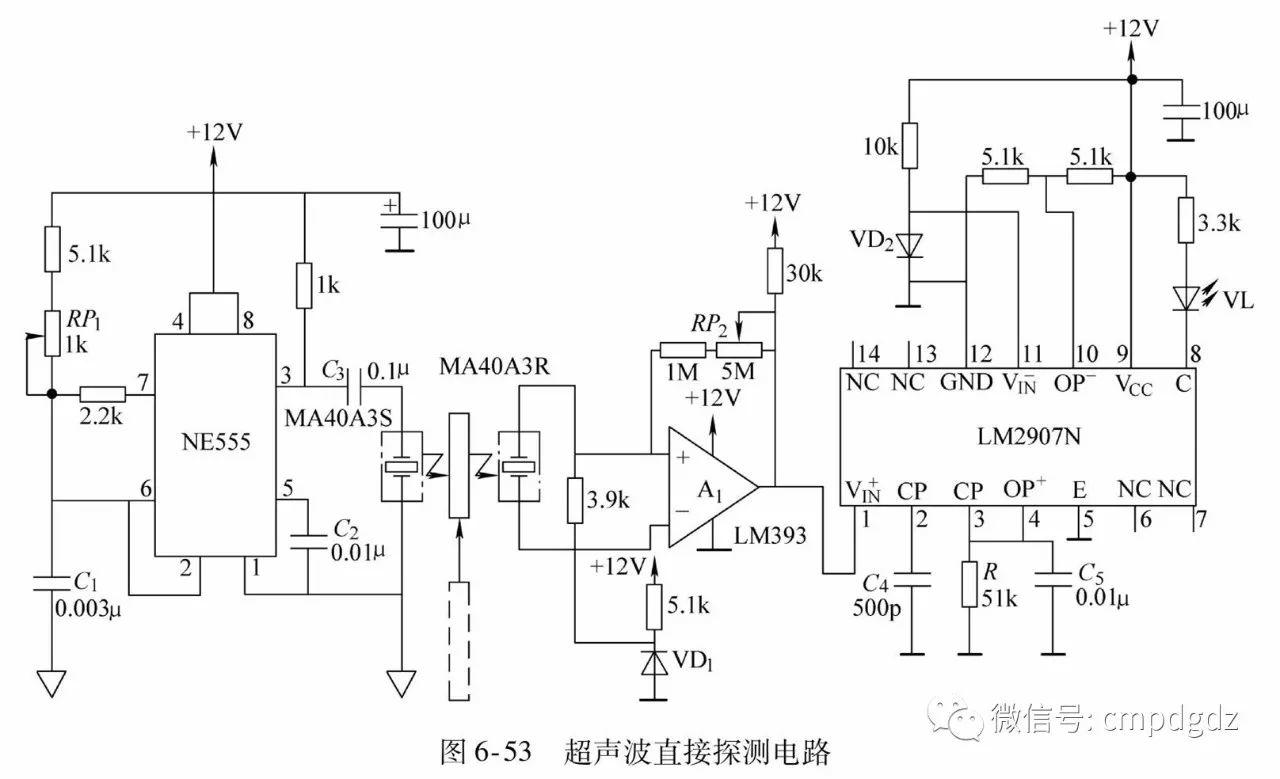

32.超声波检测电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

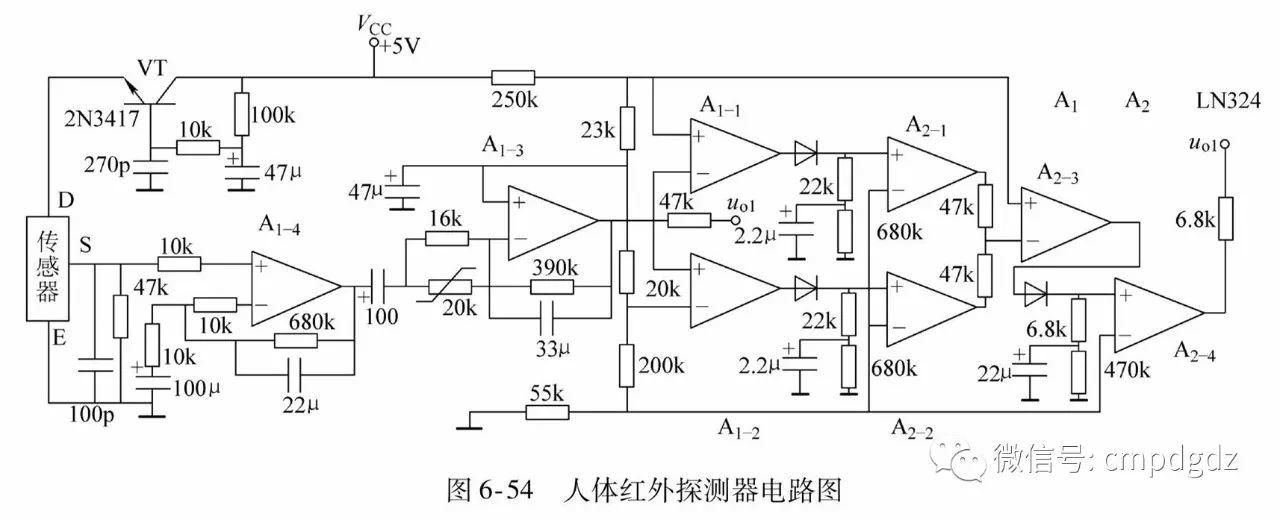

33.人体红外探测器电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

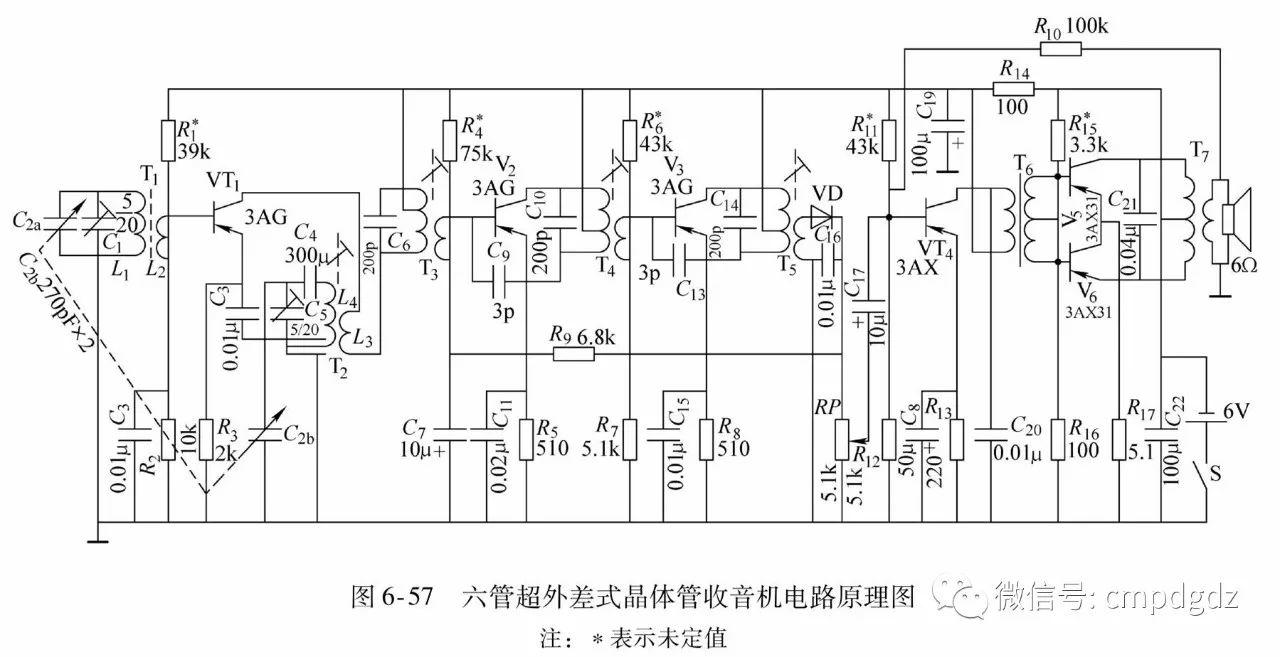

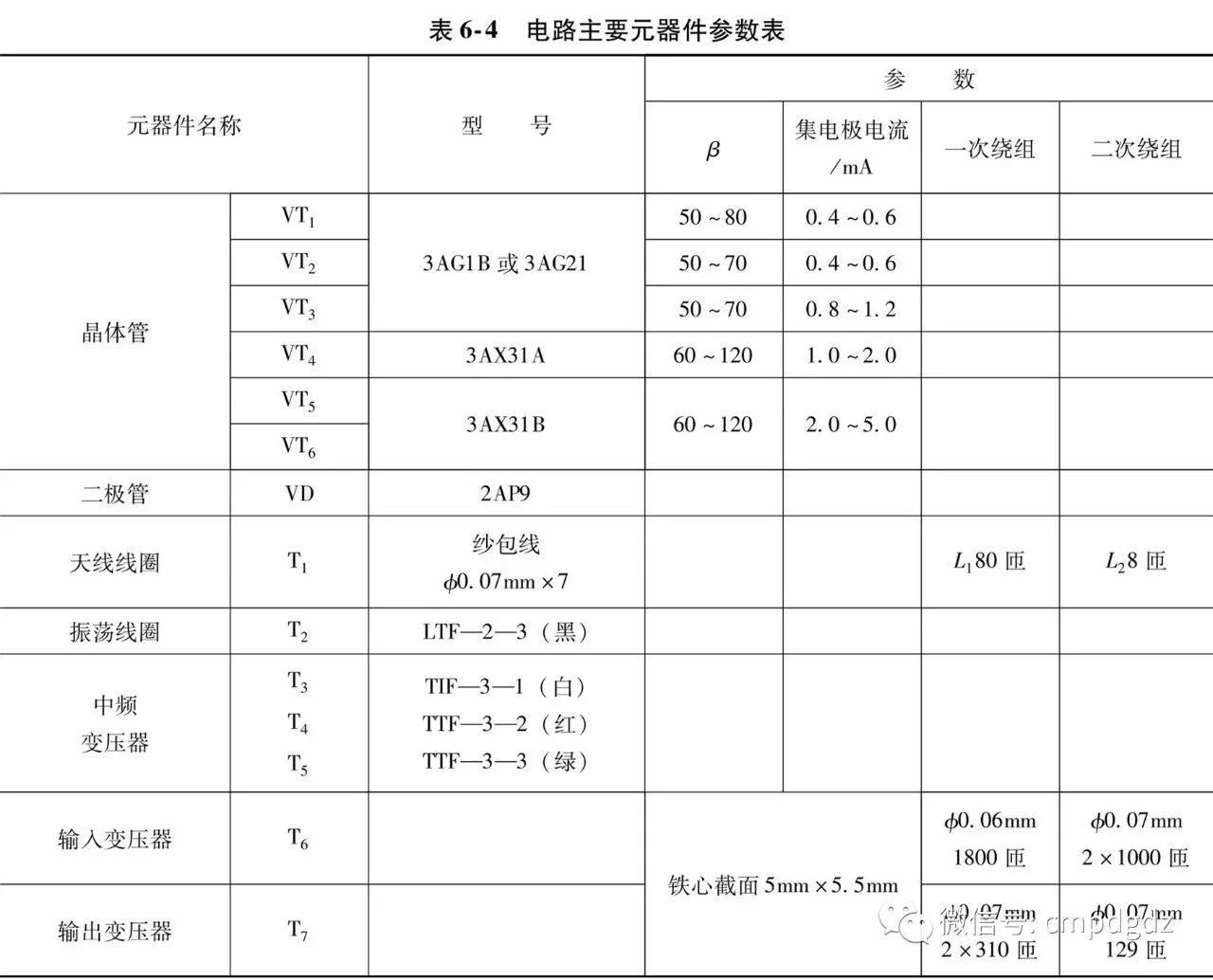

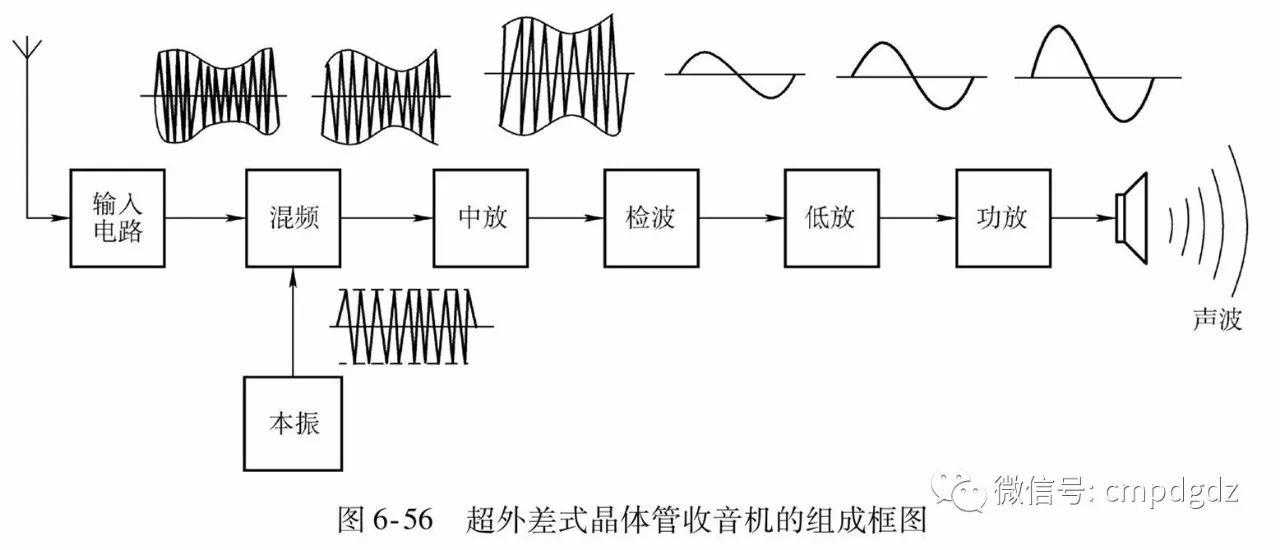

34.六管超外差式晶体管收音机电路原理图



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

【识图】50张实用电路图,看懂这些,其他电路不攻自破!

【识图】50张实用电路图,看懂这些,其他电路不攻自破!

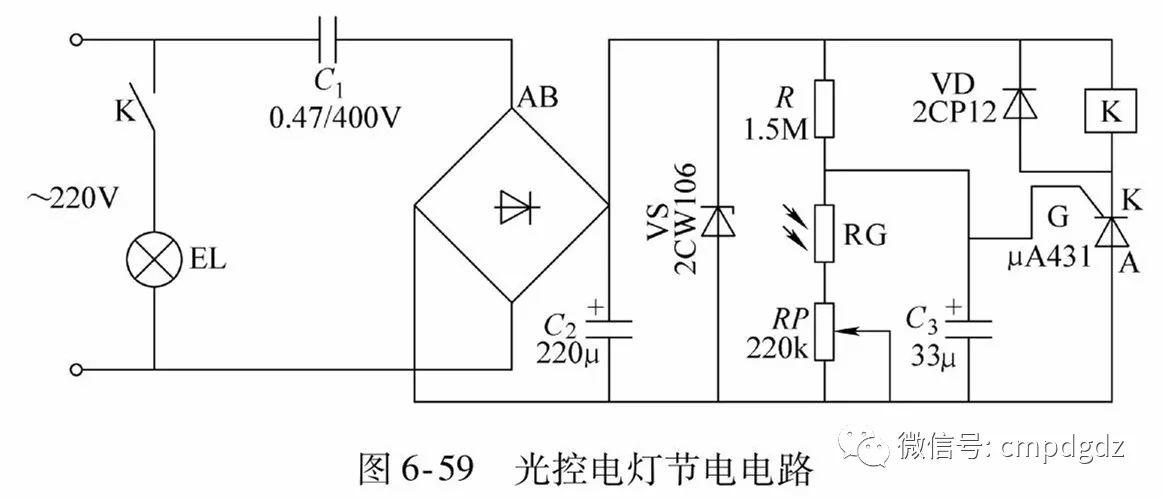

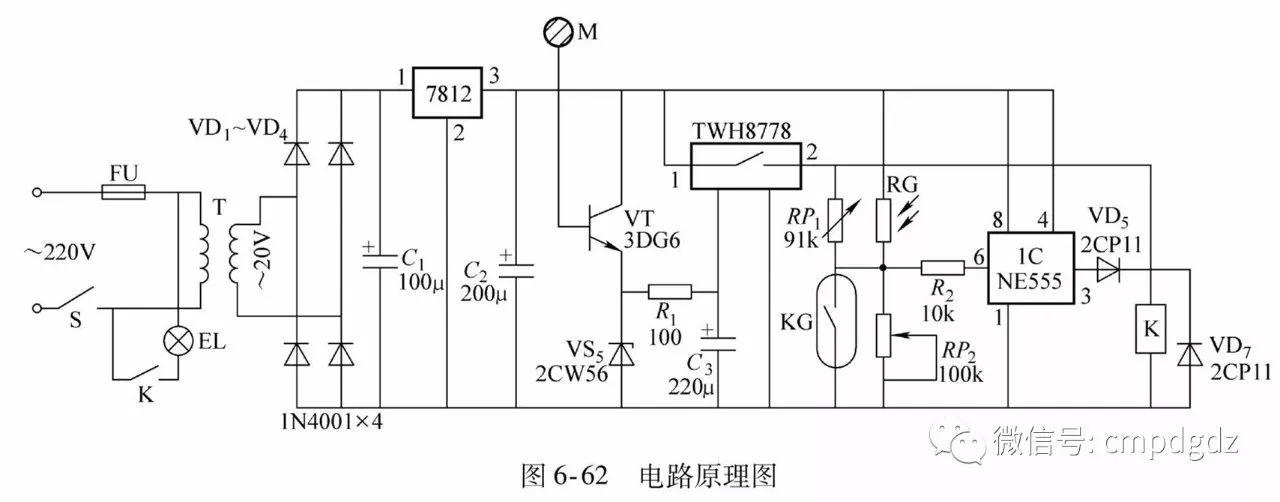

35.光控电灯节电电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

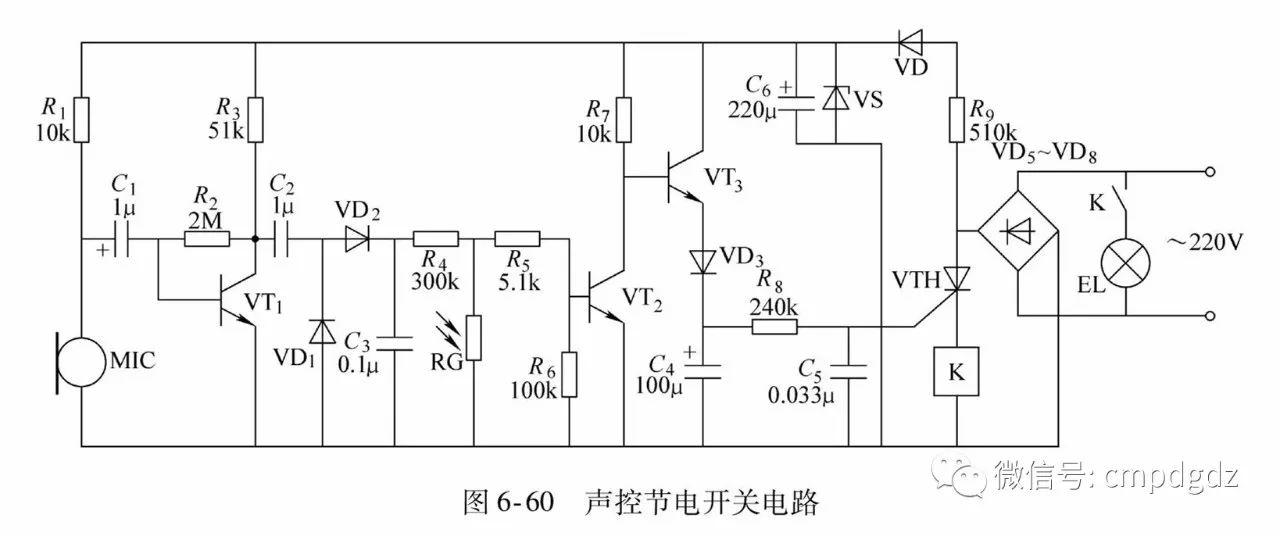

36.声控节电开关电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!



37.集光、磁、触摸为一体的节电控制电路(照明开关控制电路)



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

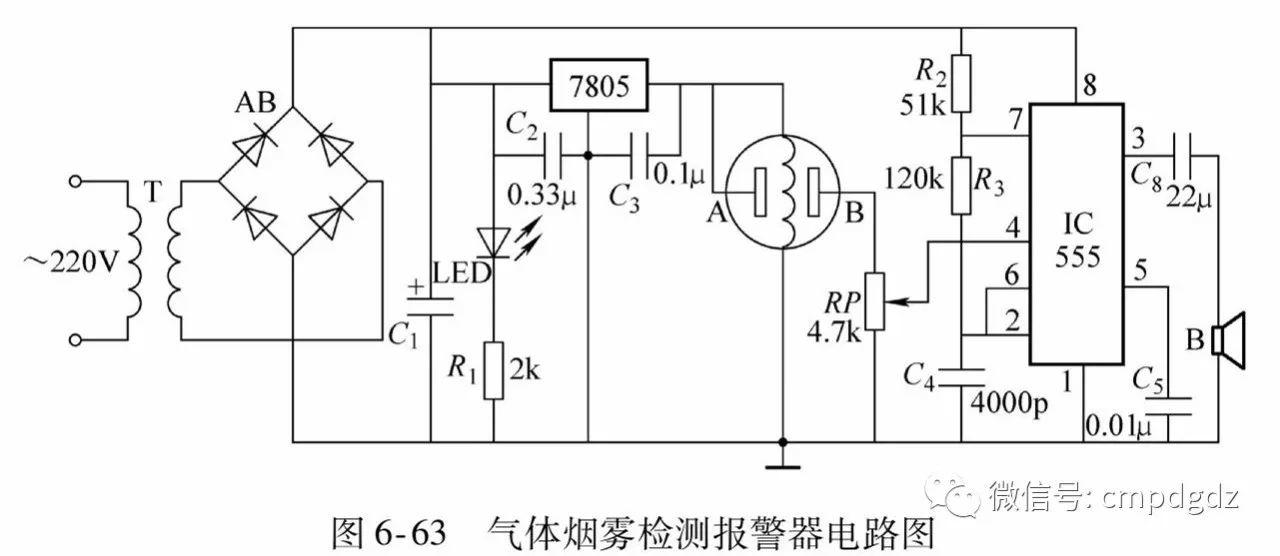

38.气体烟雾检测报警器电路图



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

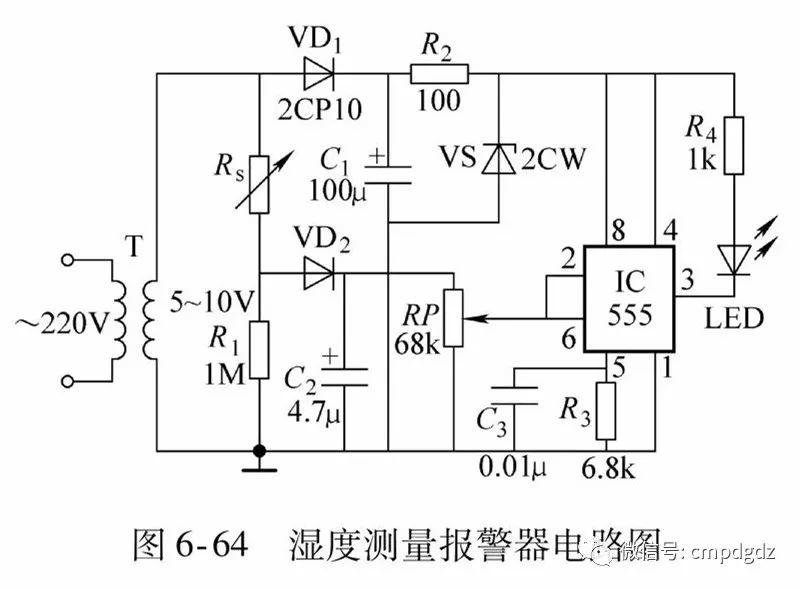

39.湿度测量报警器电路图



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

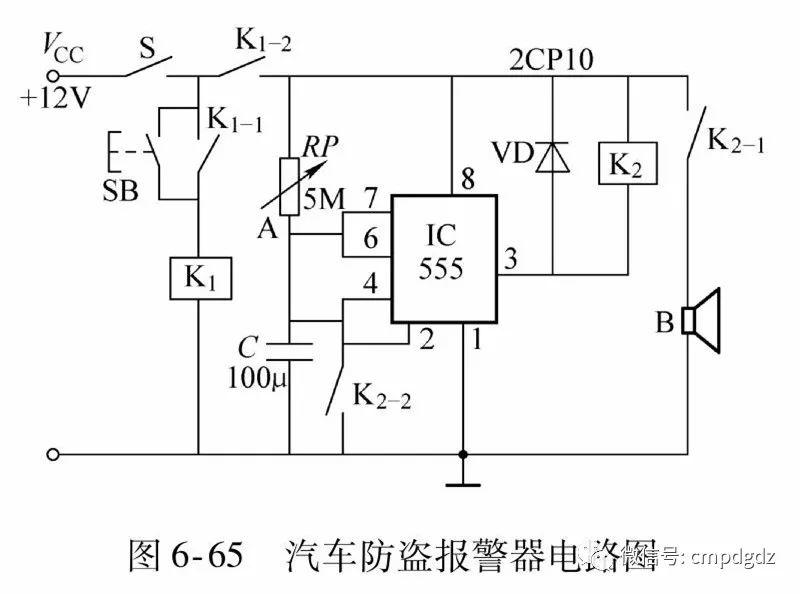

40.汽车防盗报警器电路图



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

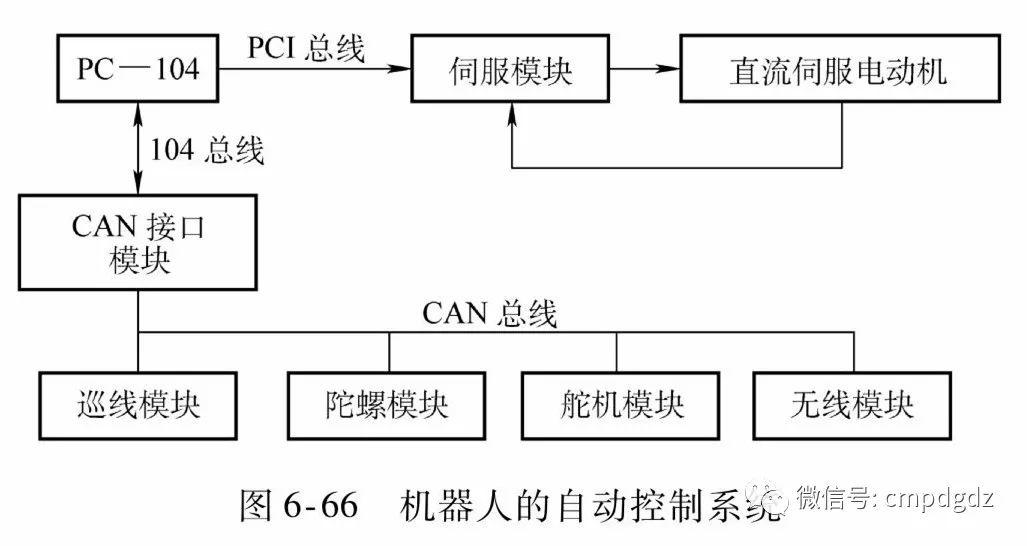

41.机器人自动控制系统



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

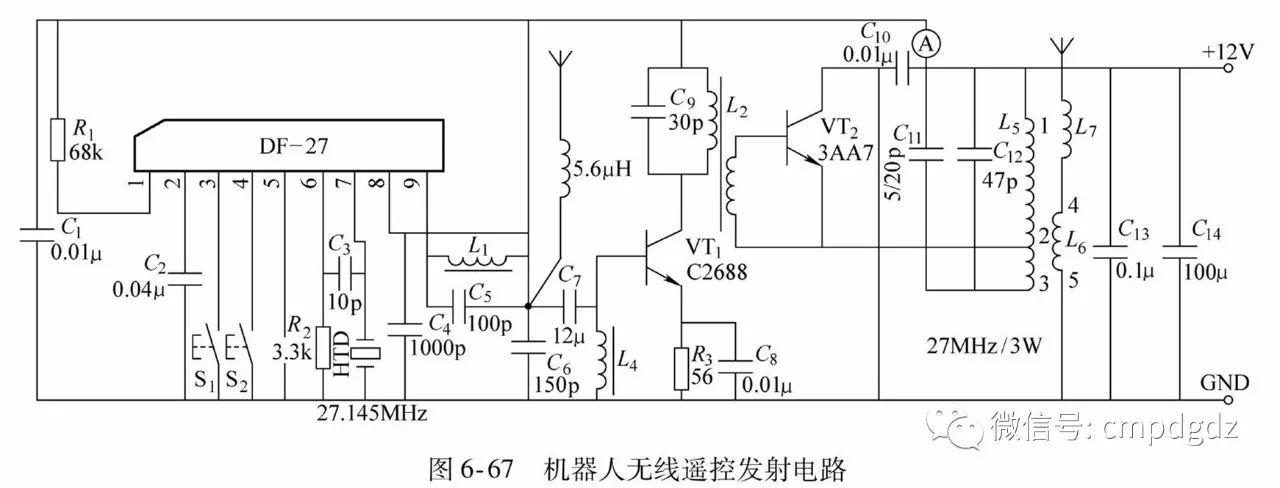

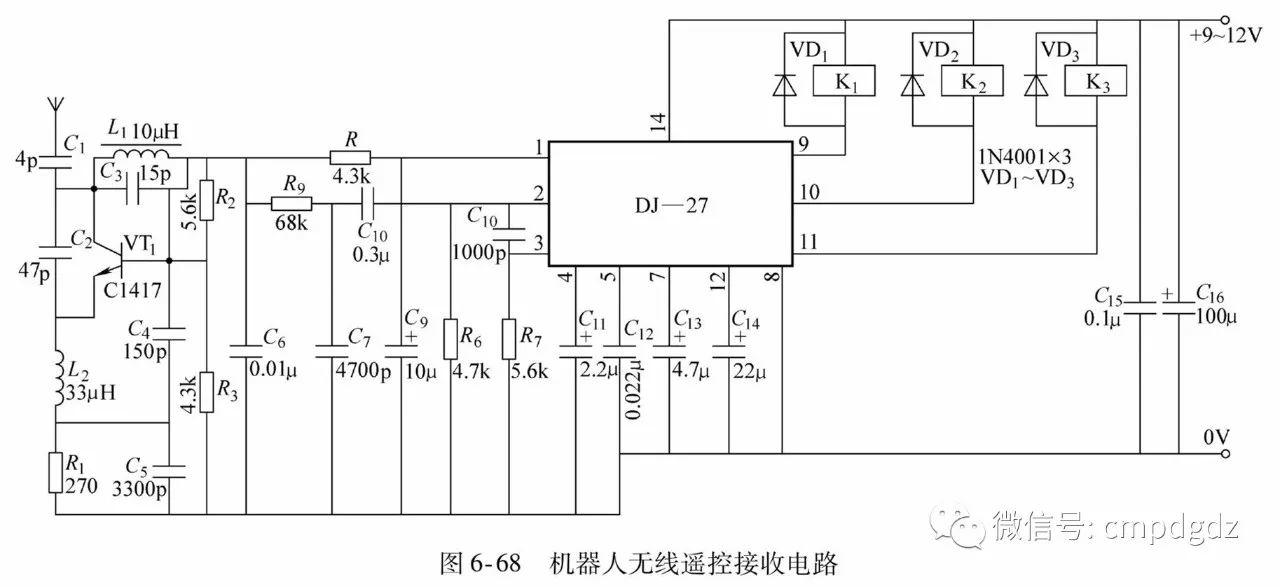

42.机器人无线遥控电路(以遥控距离为1000m的三通道IC型无线遥控器为例)



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

【识图】50张实用电路图,看懂这些,其他电路不攻自破!

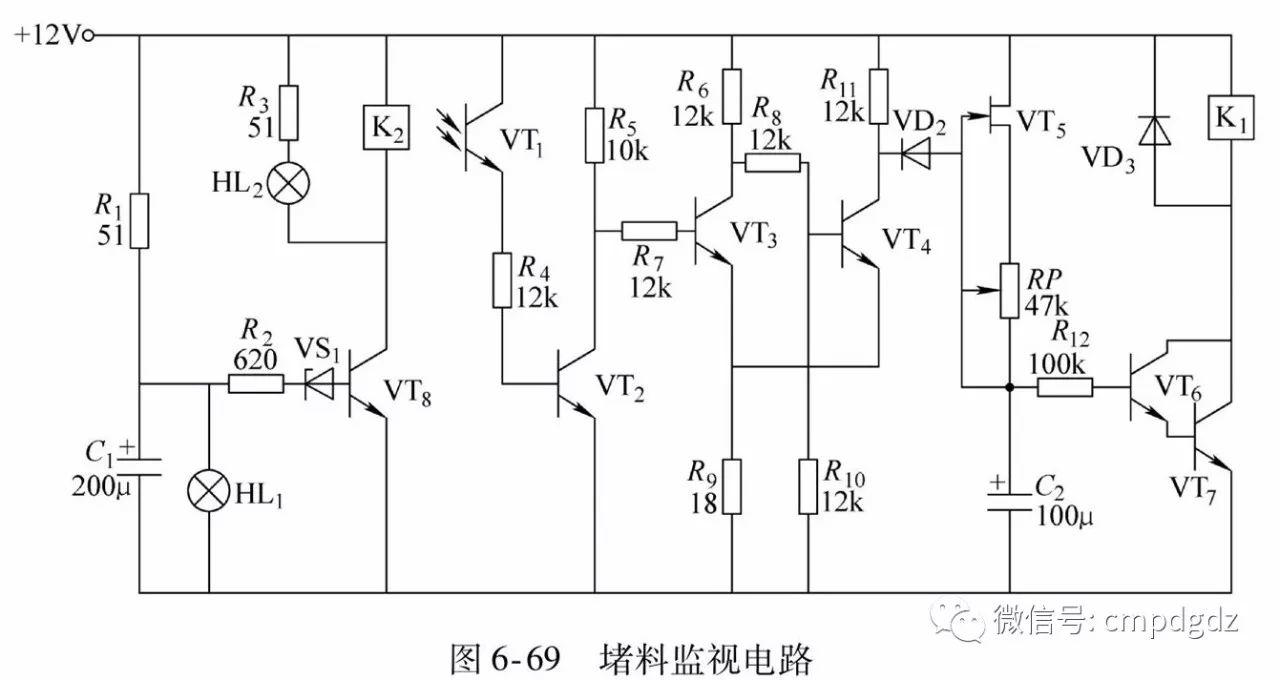

43.传输自动线堵料监视电路



【识图】50张实用电路图,看懂这些,其他电路不攻自破!

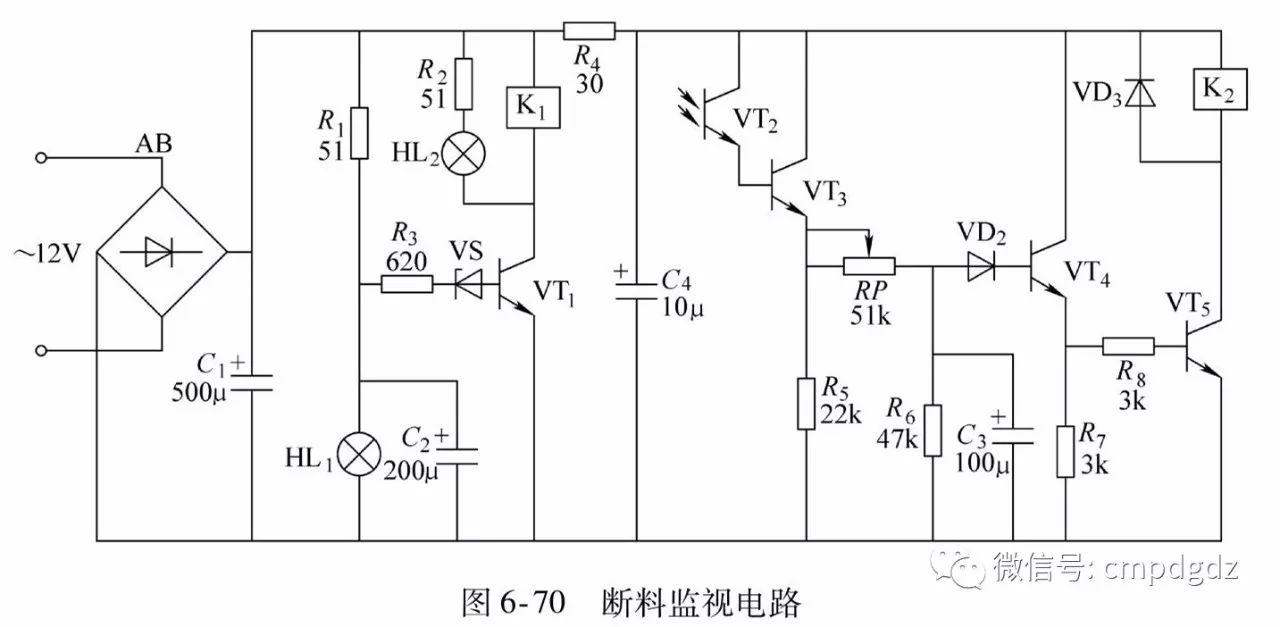

44.自动生产线断料监视电路(光电断料监视电路)



【识图】50张实用电路图,看懂这些,其他电路不攻自破!



这些电路图都来自《学习电路图的方法与技巧》一书,哪个地方看不懂,大家可以对照书籍去看说明。
