PLC自学-常用plc控制回路介绍

港口管理 小编 1468次浏览 0个评论 扫描二维码

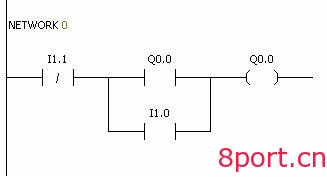

1? 启保停电路

PLC自学-常用plc控制回路介绍

PLC自学-常用plc控制回路介绍

该电路实现线圈(电机)的启动,保持和停止功能。实现了断电保持(意思是启动触点断开,电机也仍然运行)。这个是比较常用的一段电路图。I1.0为启动,I1.1为停止。

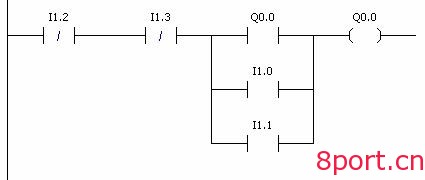

2?? 多点启保停电路

PLC自学-常用plc控制回路介绍

与上面的启保停电路类似,更进一步地实现了多点控制。意思是多点控制断,多点控制启动。

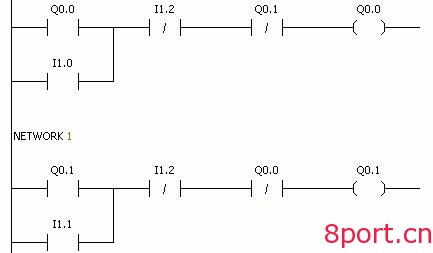

3? 互锁控制电路

PLC自学-常用plc控制回路介绍



用在一组相反控制,比如电机的正反接触器等等。比如Q0.1和Q0.2线圈,Q0.1的一个常闭触点接在Q0.2回路中,Q0.2同样,即可以实现互锁。



例子中互锁电路再加一个启保停,即实现了电机的正反转起停控制。

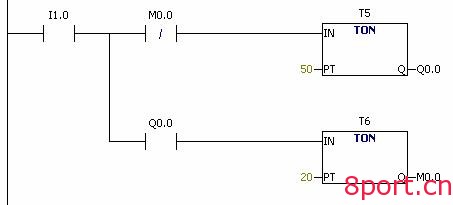

4? 周期闪烁电路

PLC自学-常用plc控制回路介绍



PLC自学-常用plc控制回路介绍

周期地输出高电平和低电平,这两个高低波输出时间的长度由两个定时器决定。



如果需要两个输出端闪烁,即只需要在当中串一个定时器,形成顺连即可以了。

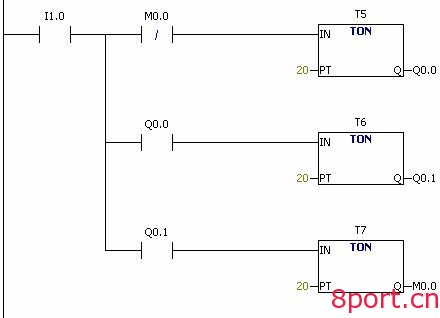

5? 定时器接力电路

PLC自学-常用plc控制回路介绍

这个接力电路主要用在一些步进工序当中,入A动作开始运行10S后B开始动作,B动作5S后,C开始动作。C动作3S后再循环。



如此一个接力动作,即需要接力电路来控制接力的时间点。基本上也是顺接的一个意思。



这种电路中比较主要的一点是最后一个定时器,它的输出是控制第一个定时器的一个常开触点,如此来构建一个循环。因为当最后一个定时器有输出的瞬间,最后一个线圈得电,第一个定时器前面的常闭触点断开,定时器被清零,导致所有定时器清理,无输出,一个循环结束。当最后一个定时器被清理后,最后一个线圈失电,常闭触点又闭合,下一个周期开始。
